Telecamere High Speed Dome AHD/analogiche

SD-D30FD4

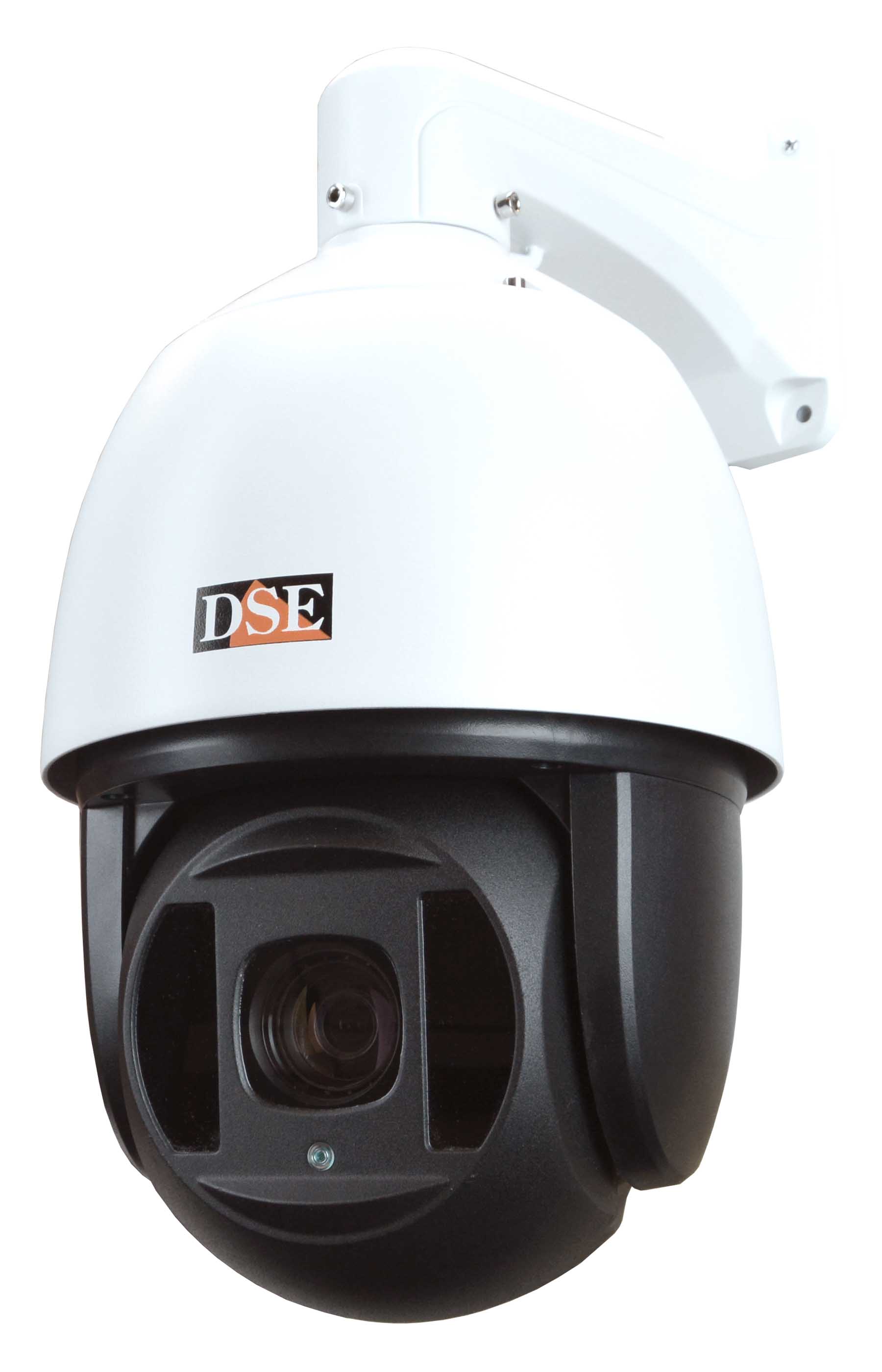

Telecamera High Speed Dome da esterno Zoom 30x con illuminatore IR portata 150 m.
AHD/CVI/TVI 1080P
e CVBS 1000TVL

SD-D30HD
Telecamera High Speed Dome da esterno Zoom 30x con illuminatore IR portata 150 m.
AHD 720P e CVBS
1000 linee TV

Ulteriori informazioni

Staffe speed dome
Consolle e accessori

Dati tecnici
Tutorial PTZ
Manuali utente

Mini speed dome 10x
PTZ cilindriche

Speed dome IP
PTZ cilindriche IP

Prezzi
Listino prezzi

Ordina
Come ordinare

Le telecamere contrassegnate con questo logo dispongono di uscita video AHD (analogico in alta risoluzione). Per utilizzare l'uscita AHD occorre un DVR compatibile con questa tecnologia

SD-D30FD4

SD-D30HD

HIGHLIGHTS

CMOS SONY Exmor
Risol. AHD 720P/1080P
Analogico 1000 linee TV
Zoom 30x autofocus
IR 150 m.
Fino a 400 °/sec
256 preset e 16 tour
Registrazione 8 pattern
Auto-Flip
Automatismi a timer
Funzione home
Protocollo Pelco D/P
Custodia stagna IP66
100% alluminio
Contr. velocità su zoom
Contr. IR su zoom

DATI TECNICI

scheda tecnica speed-dome

DOTAZIONE

OSD
Le telecamere speed dome serie SD sono dotate di ricche funzionalità digitali programmabili tramite un comodo menu OSD a schermo.
256 preset, 8 tour,  8 pattern

ACCESSORI MONTAGGIO
La staffa per montaggio a parete è inclusa con la telecamera.
Sono disponibili separatamente diversi accessori di montaggio appositamente realizzati per queste telecamere per l'installazione a parete, soffitto e su palo. Vedere la sezione
STAFFE PER SPEED DOME

VANO INTERRUTTORI STAGNO
I micro-switch per l'impostazione di indirizzo e velocità protocollo sono contenuti in un vano stagno per essere accessibili facilmente senza smontare la telecamera.

COMPOSIZIONE DEL PRODOTTO

  Telecamera con obiettivo
  Staffa di fissaggio a parete
  Alimentatore 220VAC/12VDC

PRODOTTI CORRELATI

Mini speed dome AHD
Staffe per speed dome
  Consolle per speed dome

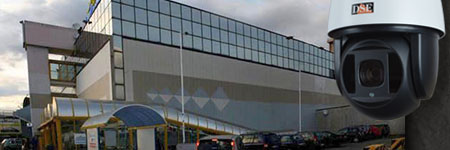

Le telecamere speed-dome da esterno sono sviluppate per le applicazioni di videosorveglianza dove è necessario comandare la telecamera da una postazione remota.
Queste telecamere possono ruotare in ogni direzione e zoomare secondo i comandi dell'operatore. Possono anche eseguire diversi movimenti automatici predefiniti.
E' possibile installare queste telecamere all'aperto senza protezione scegliendo fra diversi tipi di staffa per il montaggio a parete, a soffitto o su palo.

 Caratteristiche principali

Velocità e precisione di spostamento
Queste telecamere si  definiscono high speed-dome perchè sono in grado di muoversi più velocemente delle nostre telecamere PTZ. La testa rotante può muoversi in orizzontale fino a 400 °/sec e in verticale fino a 120 °/sec.
La velocità di spostamento si può dosare dall'organo di comando e si adatta automaticamente in base al livello di zoom impostato.
La parte mobile della telecamera è in alluminio pressofuso ed è montata su una struttura interamente in acciaio per garantire lunga durata nel tempo anche in usuranti applicazioni con movimento continuativo.

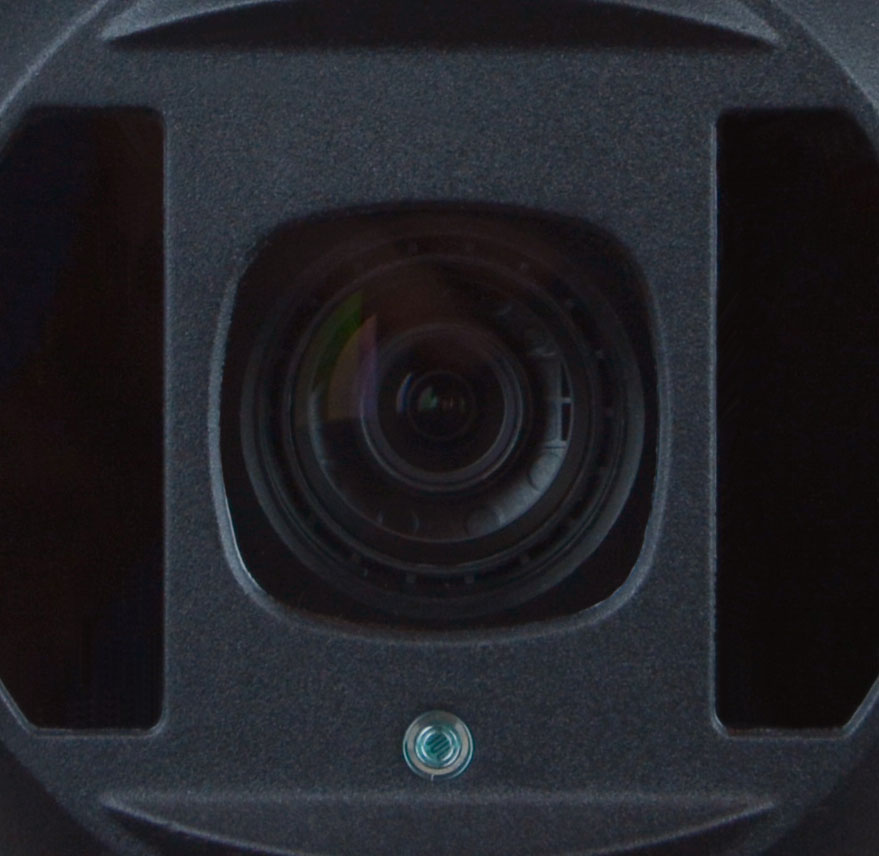

Obiettivo Zoom 30x e autofocus
Le telecamere sono munite di un obiettivo zoom che consente ingrandimento fino a 30x e che si può comandare a piacere per rendere l'immagine più vicina o più grandangolare.
Le telecamere sono munite di un sistema autofocus (escludibile se necessario) in modo di regolare automaticamente la messa a fuoco a seconda degli spostamenti della telecamera e dello zoom. La velocità dello zoom è regolabile. Anche la velocità di spostamento della telecamera può variare automaticamente in base allo zoom in modo da permettere un controllo più raffinato nelle riprese a grande distanza

Risoluzione 720P/1080P in AHD
Le telecamere di questa gamma si basano sulla tecnologia AHD e forniscono risoluzione 720P e 1080P.

La tecnologia AHD è la più recente evoluzione nella TVCC di tipo analogico. Lanciata nel maggio 2014 da Nextchip, leader mondiale nella produzione di DSP per TVCC, la tecnologia AHD permette alle telecamere analogiche di raggiungere la risoluzione HD720P (1280x720) e FullHD 1080P (1920x1080) prima ottenibili solo con tecnologie digitali IP o HD-SDI.
Le telecamere AHD, abbinate a videoregistratori AHD di ultima generazione, forniscono risoluzione megapixel, priva di latenza, mantenendo tutta la semplicità di installazione di un sistema analogico. E' possibile realizzare il cablaggio sia con cavo coassiale che con cavo twistato fino a diverse centinaia di metri senza significativa attenuazione.
La nostra gamma di telecamere speed dome AHD include modelli a 1 Megapixel (Rif. xxxHD 720P/960P) e a 2 Megapixel (Rif. xxxFD 1080P). Le telecamere AHD 720P si possono usare con qualsiasi nostro DVR AHD, mentre i modelli 1080P richiedono DVR AHD 1080P.
Chi desidera maggiori informazioni e immagini dimostrative sulla tecnologia AHD può seguire il video tutorial cliccando l'icona qui a fianco.

Telecamere 4 in 1
Oltre ad AHD, esistono in commercio altre tecnologie analogiche in alta risoluzione che sono molto simili, ma sviluppate da altri costruttori. Le principali sono TVI e CVI.
Per garantire la massima compatibilità con tutti i DVR in commercio, quasi tutte le telecamere in questa gamma sono in grado di gestire diversi formati video.
Alcune telecamere di questa gamma, dette 4 in 1, supportano tutti i formati in alta risoluzione AHD, TVI, CVI e anche il video analogico classico CVBS.

Risoluzione 1000 linee in analogico CVBS
Le telecamere di questa gamma possono funzionare anche come normali telecamere analogiche (CVBS)
Utilizzate in modalità analogica CVBS queste telecamere forniscono la risoluzione di 1000 linee TV e si possono abbinare a  qualsiasi DVR anche di vecchia tecnologia, sia in risoluzione D1(704x576) che 960H (960x576).

Sensori video
Uno fra i principali fattori che determina la resa video di una telecamera è il tipo di sensore ottico utilizzato.
Abbiamo scelto CMOS SONY EXMOR a 1,4 e 2 MP per tutti i nostri modelli AHD.
SONY Exmor è il sensore più costoso in commercio, ma anche quello che permette la miglior resa, soprattutto nelle situazioni di scarsa luminosità. Una telecamera equipaggiata con SONY Exmor può costare fino al doppio di una telecamera con sensore di livello inferiore. Occorre tenerne conto  quando si confrontano prodotti concorrenti di fascia economica.

Illuminatore a infrarossi 150 m. e ICR
Le telecamera sono equipaggiate di un potente illuminatore incorporato a 850 nm dalla portata di 150 m., che consente la visione nel buio più assoluto.
L'illuminatore si accende in modo automatico al calare dell'oscurità.
Le telecamere sono munite di funzione giorno/notte e riprendono pertanto a colori di giorno e in B/N quando la luminosità è insufficiente.
La funzione giorno/notte è ottenuta con rimozione automatica del filtro IR (ICR Infrared Cut-Filter Removable) che rispetto alle soluzioni più economiche, determina una sensibilità superiore nella visione notturna e una maggiore fedeltà dei colori nella visione diurna.

Assegnazione indirizzo via software
In un impianto di telecamere speed dome a ogni telecamera deve essere assegnato un indirizzo univoco (da 1 a 256) per poterla controllare singolarmente. L'indirizzo viene di solito impostato con microinterruttori a bordo della telecamera. Oltre a questa modalità, le telecamere serie SD supportano l'assegnazione SOFT ADDRESS che permette di modificare l'indirizzo della telecamera e i parametri del BUS da remoto senza bisogno di raggiungerla. Si tratta di una comoda funzione pensata per rendere più veloce l'installazione di sistemi con numerose telecamere.

256 Preposizionamenti (PRESET) e 8 TOUR
Le telecamere possono memorizzare delle posizioni predefinite, dette PRESET, ciascuna distinta da un certo valore di coordinate XY, zoom e fuoco.
E' possibile richiamare i preset da tastiera/DVR digitandone il numero. E' anche possibile predefinire delle sequenze di spostamento fra diversi preset comunemente definite tour o patrol. Anche i tour si possono avviare da tastiera all'occorrenza.
Le telecamere possono memorizzare fino a 256 PRESET diversi e fino a 8 TOUR.

Scansione panoramica (SCAN)
Le telecamere possono monitorare una vasta area effettuando un movimento orizzontale continuo a 360° oppure fra 2 limiti predefiniti di finecorsa. Questa funzione viene definita comunemente SCAN e permette di sorvegliare panoramicamente una area di grosse dimensioni con una sola telecamera.

Autoflip
Le telecamere sono munite di funzione autoflip che permette di seguire un soggetto oltre la verticale (90° TILT) grazie alla automatica rotazione di 180° della telecamera.

Registrazione di 8 sequenze (PATTERN)
Queste telecamere speed dome permettono di registrare specifiche sequenze di movimenti e richiamarle in modo che vengano eseguite dalla telecamera senza l'azione dell'operatore. Queste sequenze, denominate PATTERN, possono comprendere sia movimenti di brandeggio sia controlli della telecamera (zoom, fuoco etc),
Le telecamere possono memorizzare fino a  8 PATTERN.

Funzione IDLE in assenza comandi operatore
Le telecamere sono in grado di avviare automaticamente una funzione predefinita (preset, tour, scan etc.) dopo un tempo di assenza comandi da parte dell'operatore.

Timer per azioni automatiche
Sono a disposizione 8 programmazioni orarie per far eseguire alla telecamera delle azioni automatiche in determinate ore del giorno. Questa funzione è molto utile per concentrare la sorveglianza sulle zone più critiche in base alle attività svolte nell'ambiente durante la giornata e per eventuali esigenze di protezione privacy sui posti di lavoro.

Contenitore stagno climatizzato in alluminio
Queste telecamere sono munite di contenitore stagno IP66 che garantisce assoluta impermeabilità e permette il montaggio con piena esposizione alle intemperie. Il contenitore è in alluminio, per garantire la massima robustezza e durata nel tempo., per garantire la massima robustezza e durata nel tempo.
Il contenitore delle telecamere speed dome è climatizzato termicamente con un ventilatore e un riscaldatore interni che si accendono automaticamente in base alla temperatura e consentono di installare la telecamera anche in climi estremi come in alta montagna.
La dimensione ragguardevole di queste telecamere le rende difficilmente utilizzabili all'interno. Se stai cercando una telecamera motorizzata per interno, dai un'occhiata alle nostre telecamere mini speed dome.
La staffa per il montaggio a parete è inclusa nella confezione.
La staffa per il montaggio a muro, a soffitto o a palo non è compresa è deve essere eventualmente ordinata a parte (vedi staffe per speed dome) a seconda del tipo di montaggio richiesto.

 Comando delle telecamere

Le telecamere motorizzate richiedono, oltre al normali cablaggio di video e alimentazione, anche un doppino per il comando, anche detto telemetria.
Le telecamere speed dome di questa gamma si possono comandare direttamente con i nostri  videoregistratori, che dispongono di una porta RS485 per questo scopo. I nostri videoregistratori permettono di comandare i movimenti della telecamera con il mouse, o anche da PC o cellulare in collegamento remoto.
Se preferisci un metodo di comando più tradizionale, puoi anche usare le nostre consolle di comando munite di Joystick. Il Joystick è sicuramente il sistema più pratico e robusto per comandare i movimenti della telecamera con precisione.
Le telecamere DSE dialogano utilizzando il diffuso protocollo PELCO-P/D e possono pertanto essere comandate con qualsiasi consolle o DVR di altri costruttori in grado di gestire questo protocollo standard.

 Cablaggio ed installazione

Queste telecamere si installano a muro o a soffitto utilizzando apposite staffe di montaggio. La staffa di montaggio a parete è inclusa con la telecamera. Altri accessori di montaggio a soffitto, palo, angolo vanno eventualmente ordinati a parte in base al tipo di installazione.
Le telecamere speed dome richiedono 3 tipi di cablaggio: Video, Alimentazione e linea seriale di comando RS485.
VIDEO -  Le telecamere si possono collegare direttamente a videoregistratori tramite un cavo coassiale 75 Ohm come CV-RG59 disponibile in matasse da 100 m. In alternativa è possibile utilizzare un doppino twistato con gli appositi balun convertitori. Le telecamere AHD si collegano come normali telecamere analogiche ma forniranno risoluzione Megapixel solo con un DVR che supporti questa tecnologia. Tutte le telecamere AHD 720P permettono di commutare l'uscita video in CVBS (analogico standard).
ALIMENTAZIONE - L'alimentazione è a 12VDC. Per ottenere il 12V dal 220V di norma disponibile, si usa l'alimentatore incluso con la telecamera oppure si utilizza un alimentatore centralizzato come  RE-AL20. L'alimentatore non è compreso.
RS-485 - Le telecamere speed dome analogiche si comandano tramite un doppino twistato (BUS RS485) che collega in cascata una dopo l'altra tutte le telecamere e può estendersi fino a 1200 m. A ogni telecamera si assegna un indirizzo univoco che la rende controllabile individualmente. E' possibile collegare al BUS fino a 256 telecamere e  comandarle individualmente con le apposite consolle di comando o direttamente tramite i videoregistratori.

Un buon cavo per cablare le telecamere speed dome su brevi distanze è il cavo di rete CV-CAT5E che contenendo 4 coppie twistate, permette di condurre con un solo cavo: Video (con balun), Comando e Alimentazione.
Per i meno esperti, ma anche per chi desidera ripassare, nella sezione tutorials trovate diverse lezioni che vi spiegano come cablare ed installare correttamente un sistema TVCC a cablaggio filare.
