Connettori e adattatori per TVCC


Qui trovi tutti i tipi di connettore che ti servono nel cablaggio dei sistemi di videosorveglianza. Terminali per video, audio, alimentazione e rete di altissima qualità con i quali puoi eseguire facilmente i tuoi cablaggi ottenendo sempre un risultato professionale.

GAMMA PRODOTTI


RJ

connettori di rete RJ45

I connettori di rete per telecamere IP, switch e NVR

BNC

connettori BNC

I connettori per video analogico su cavo coassiale

DC

connettori BNC

Gli spinotti per alimentazione in corrente continua

RCA

connettori RCA

I connettori per il segnale audio analogico

F,N,SMA

connettori F N SMA

I connettori per i cavi coassiali antenna

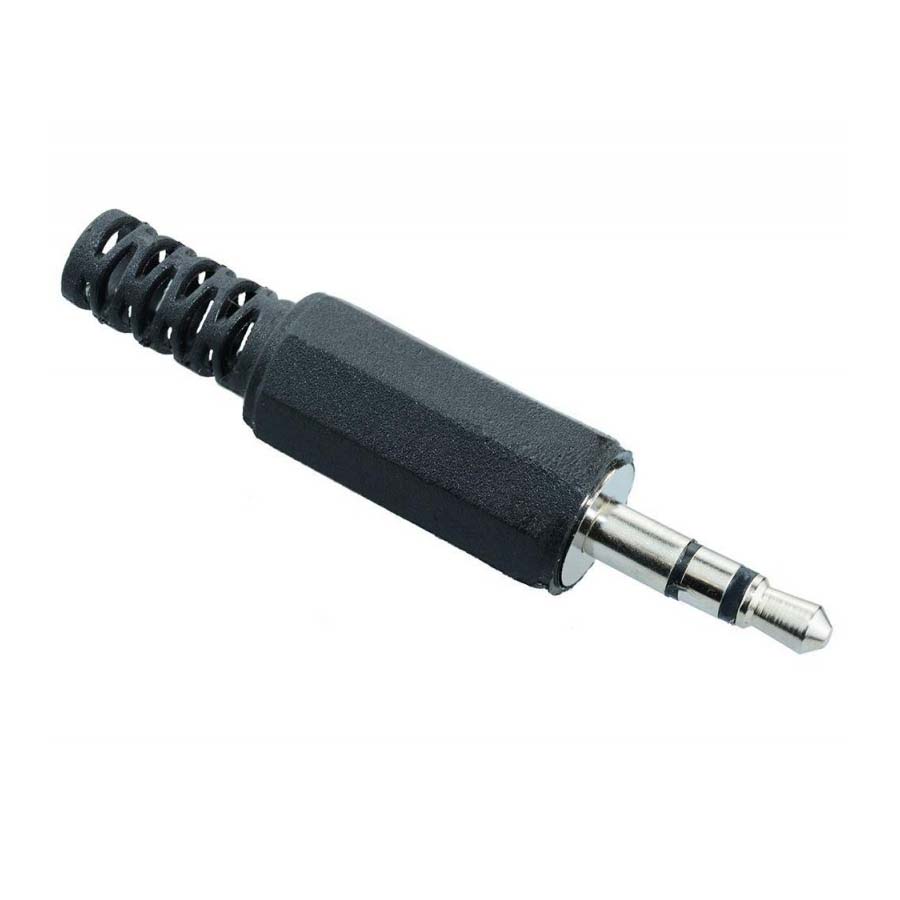

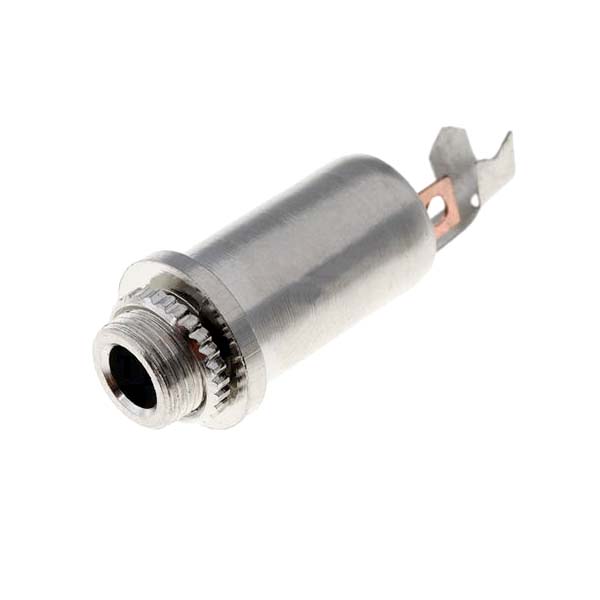

MINIJACK

connettori BNC

I connettori a 3 vie per diverse applicazioni

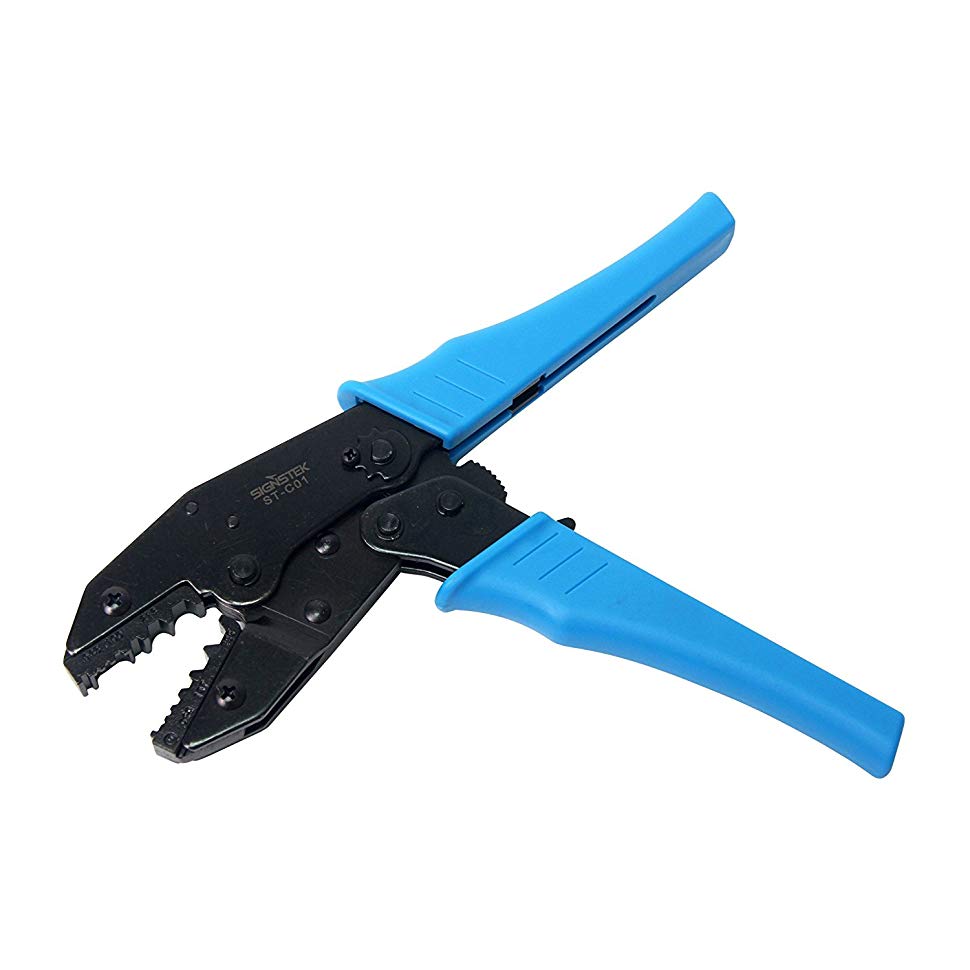

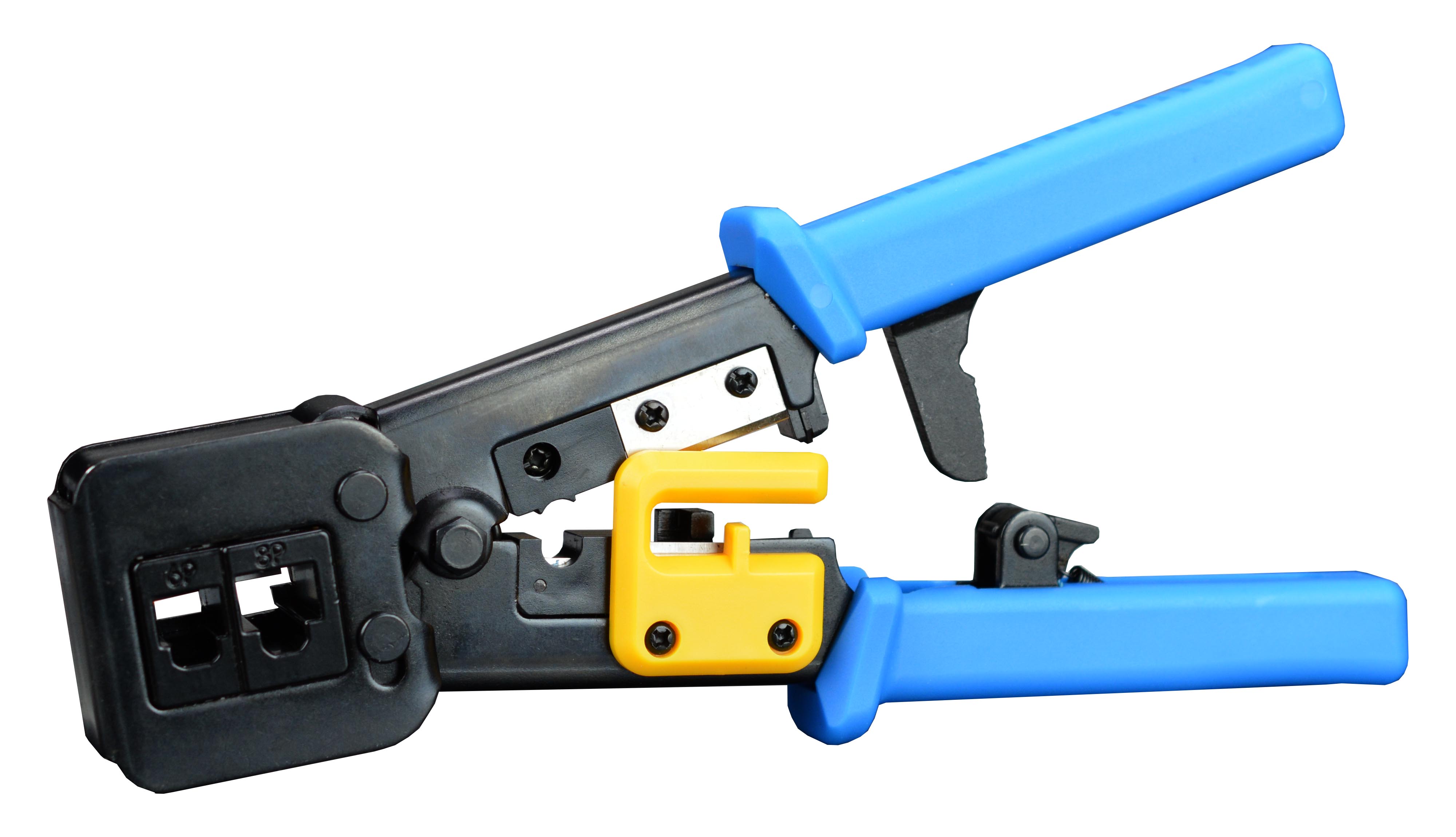

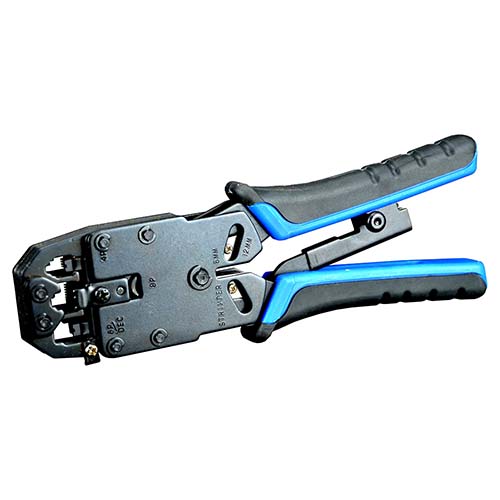

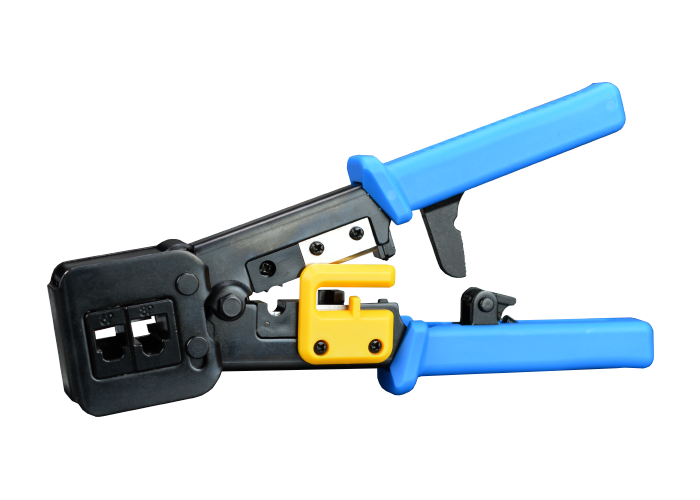

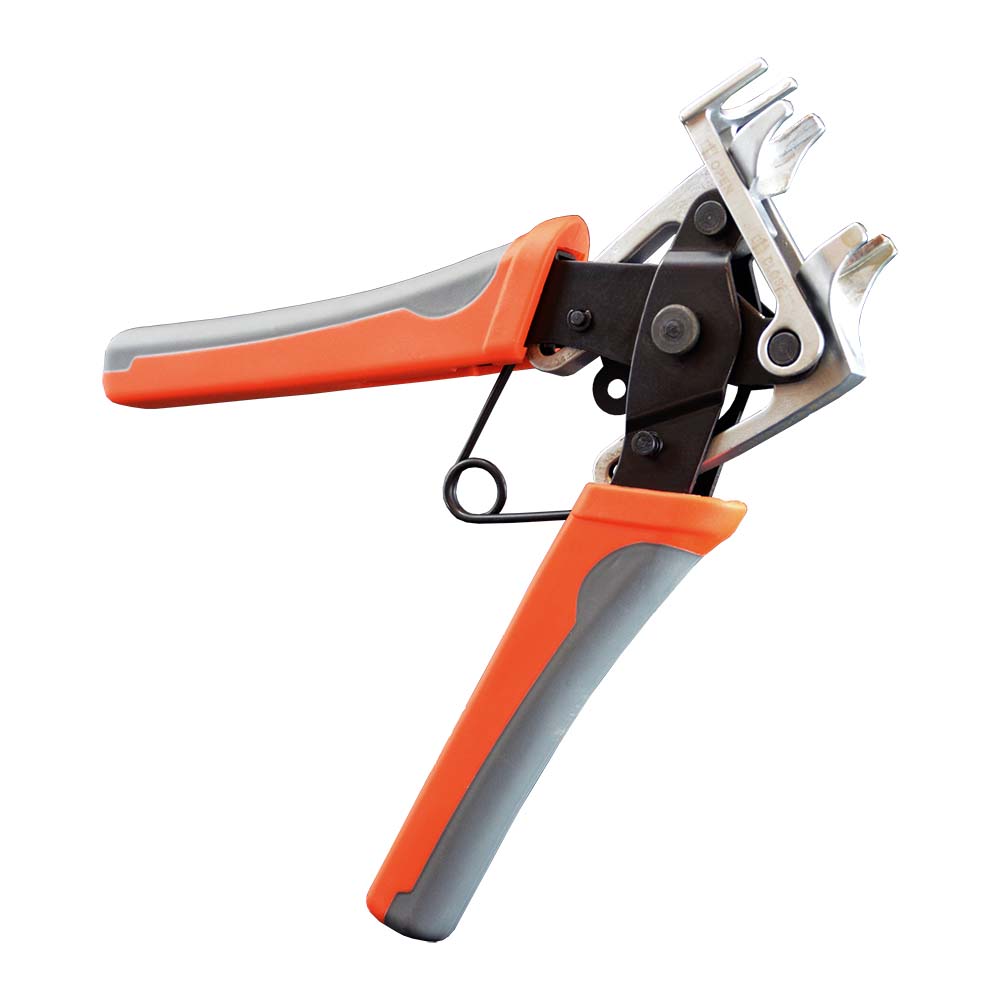

UTENSILI

connettori BNC

Le pinze per crimpare i connettori sui cavi coassiali e UTP

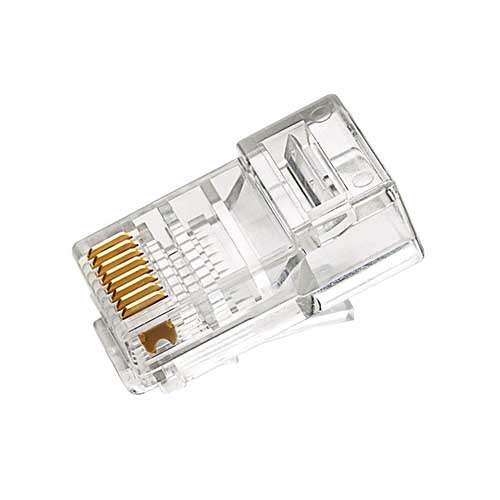

CONNETTORI RJ


I connettori RJ sono utilizzati nelle reti informatiche per il cablaggio dei computer in rete. Sono i principali connettori della TVCC su IP che puoi usare per collegare le telecamere IP, gli NVR e gli switch di rete. La maggioranza degli impianti di videosorveglianza IP si installa usando unicamente connettori RJ45.

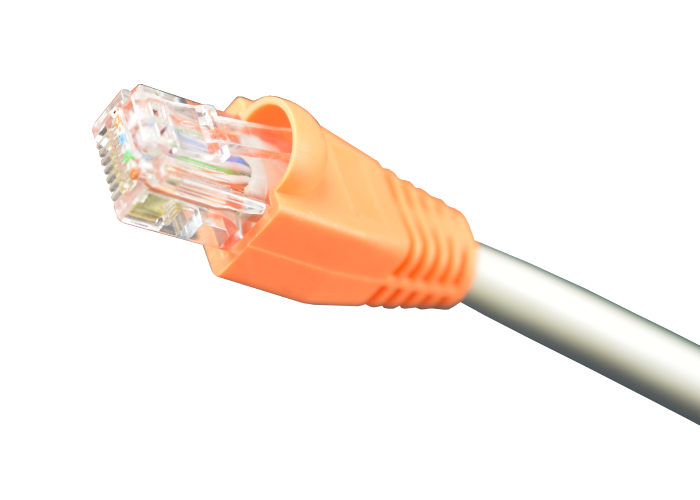

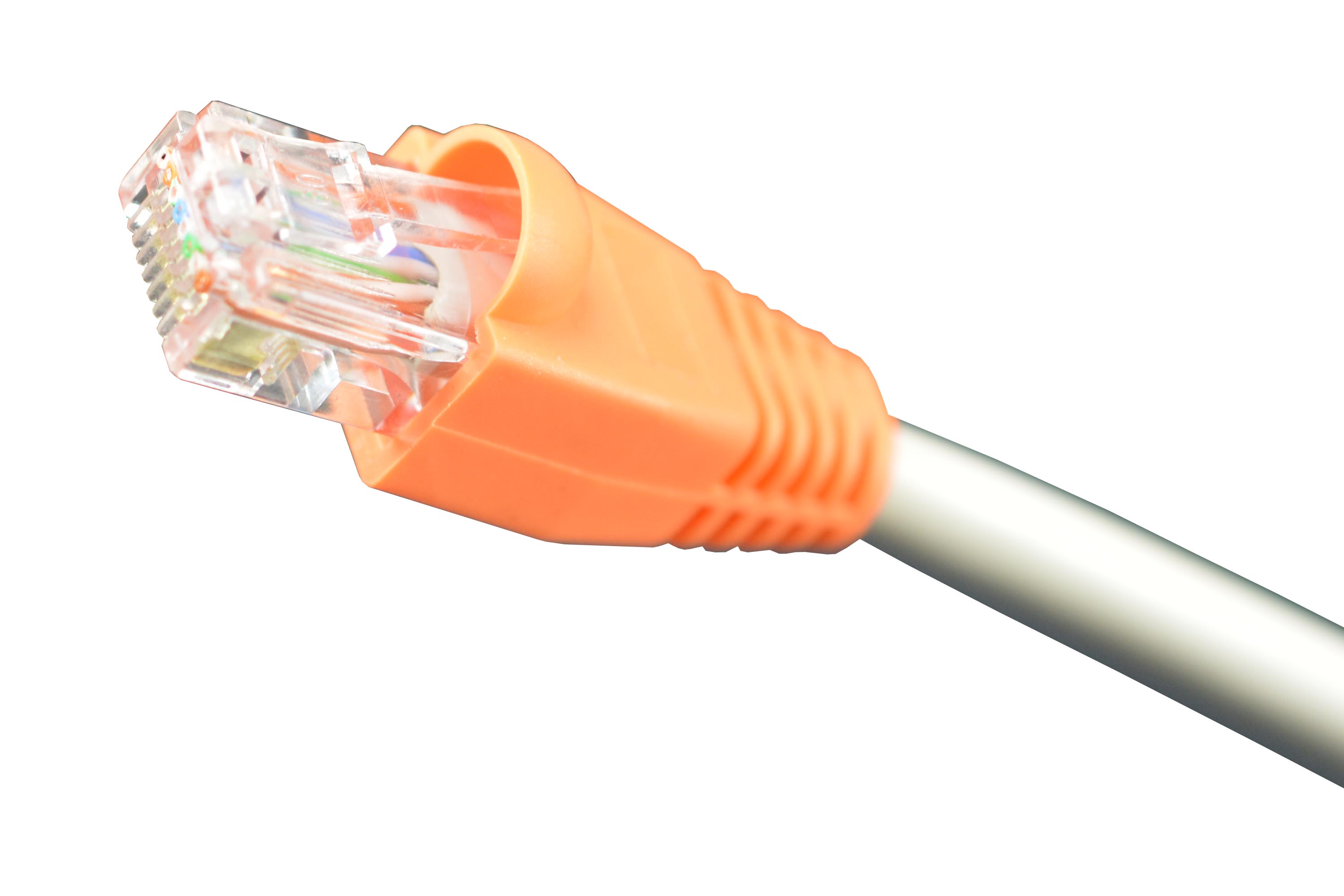

RE-RJ45P

Connettore RJ45 maschio a crimpare passthrough

Il rivoluzionario connettore RJ45 a cavo passante per cavi di rete

Scopri RJ45 PASSTHROUGH

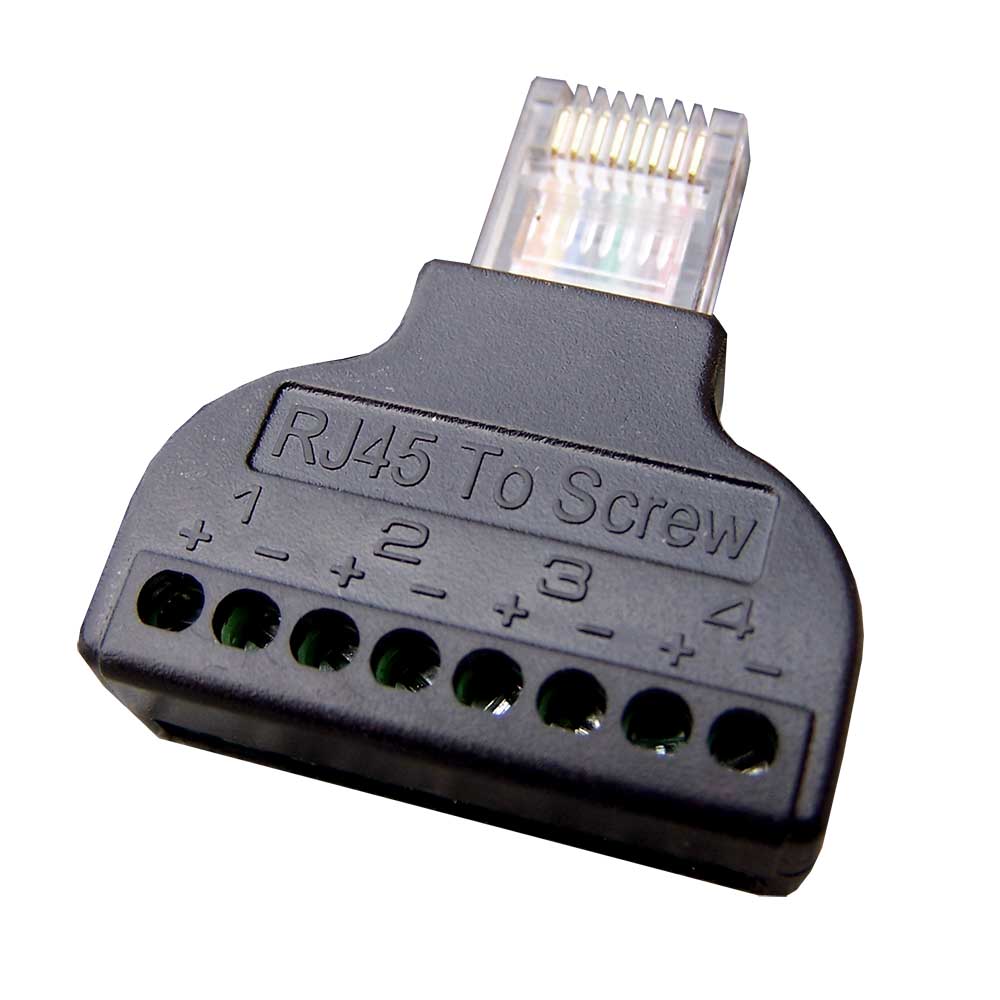

RE-RJ45S

Connettore RJ45 maschio con mosettiera

Questo è uno speciale connettore di rete che si può installare senza crimpatura, ma solo col cacciavite. Si usa in condizioni di emergenza, quando non si dispone della pinza. E' anche molto utile quando si usa il connettore RJ45 per impieghi diversi, come ad esempio per i cablaggi analogici su cavo twistato con balun perchè è facile collegare più cavi allo stesso connettore.
ADATTO A: Qualsiasi tipo di cavo
COMPOSTO DA: Corpo monoblocco
MONTAGGIO: Richiede solo il cacciavite
CONFEZIONE: Pezzo singolo

DOMANDE & RISPOSTE


E' difficile crimpare un connettore di rete?

Un connettore di rete RJ45 si crimpa facilmente sul cavo con l'apposita pinza. Ci sono numerosi tutorial in rete che mostrano come si fa. Occorre solo un po' di precisione nel sistemare i cavi e qualche crimpatura di prova per prendere la mano.

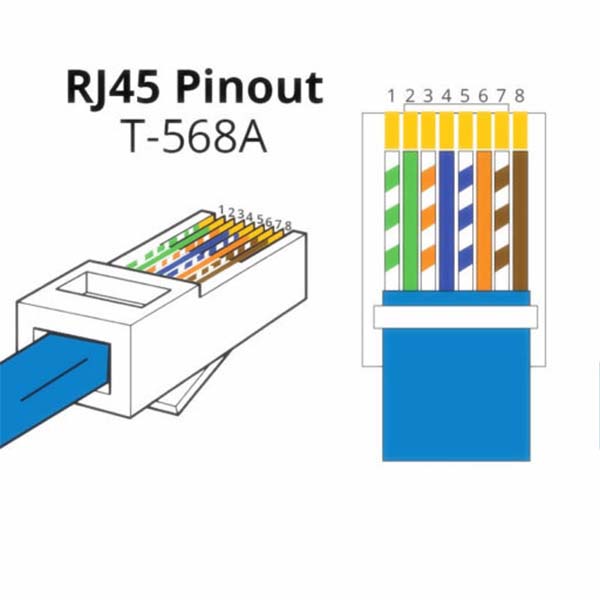

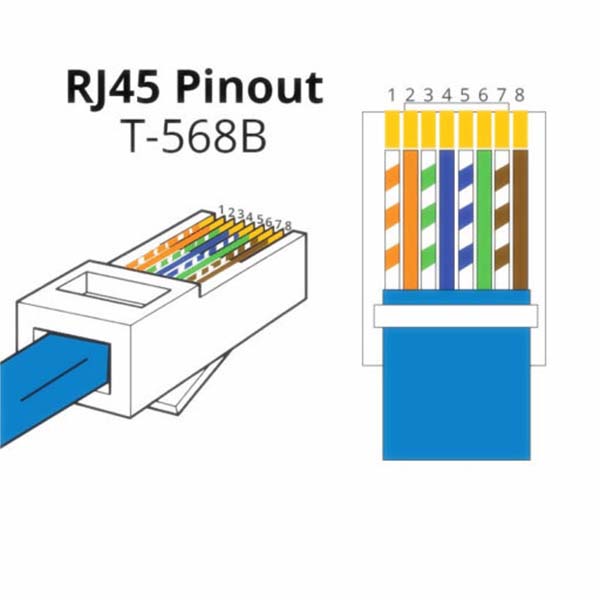

In che ordine vanno crimpati i cavi in un RJ45?

Un connettore di rete RJ45 ha 8 pin a cui devi collegare le 4 coppie che costituiscono il cavo di rete UTP. Per cablare un sistema di telecamere IP devi usare sempre una sequenza "diretta", mai incrociata. Esistono due standard riconosciuti: T-568A e T-568B. Scegliere uno o l'altro è indifferente, basta usare sempre lo stesso standard da entrambi gli estremi del cavo che dovrai crimpare mantenendo rigorosamente sempre la stessa sequenza.

Quanto costano?

Trovi i prezzi dei prodotti nel nostro portale e-commerce CCTVSTOREPRO.COM

CCTVSTOREPRO.COM

CONNETTORI BNC


I connettori a baionetta BNC sono i classici connettori TVCC per il cavo coassiale. Puoi usarli per trasportare il segnale video analogico (CVBS, AHD, CVI, TVI) a qualsiasi risoluzione. Il connettore maschio si monta sul cavo mentre nell'apparecchiatura (telecamera, DVR) si trova la femmina. Tutti i nostri connettori BNC hanno impedenza 75 Ohm, idonea per il cablaggio video.

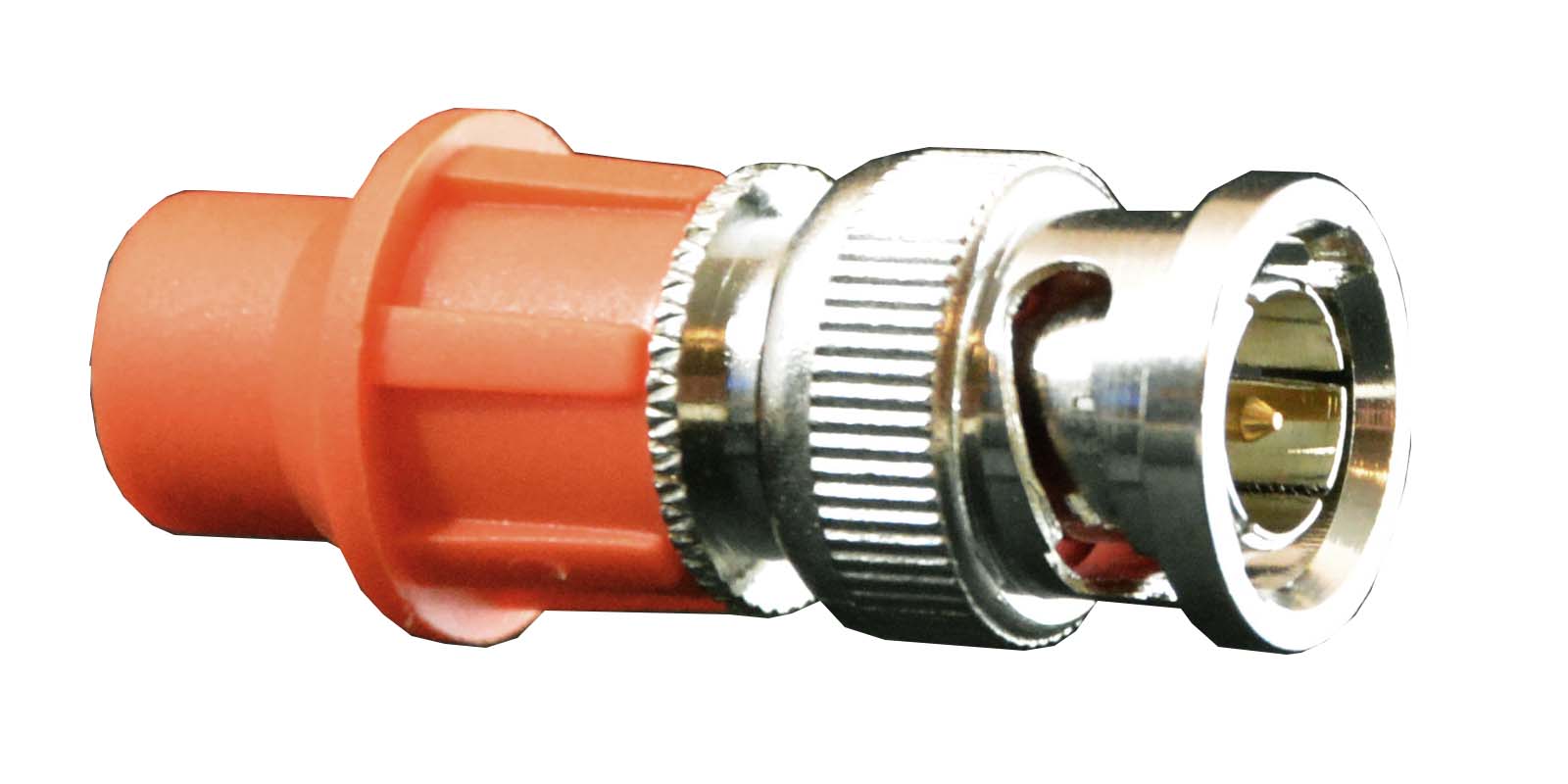

QUICKCOAX

Connettore BNC maschio a pressione

Il rivoluzionario connettore BNC a pressione che si monta in 30 secondi

SCOPRI QUICKCOAX

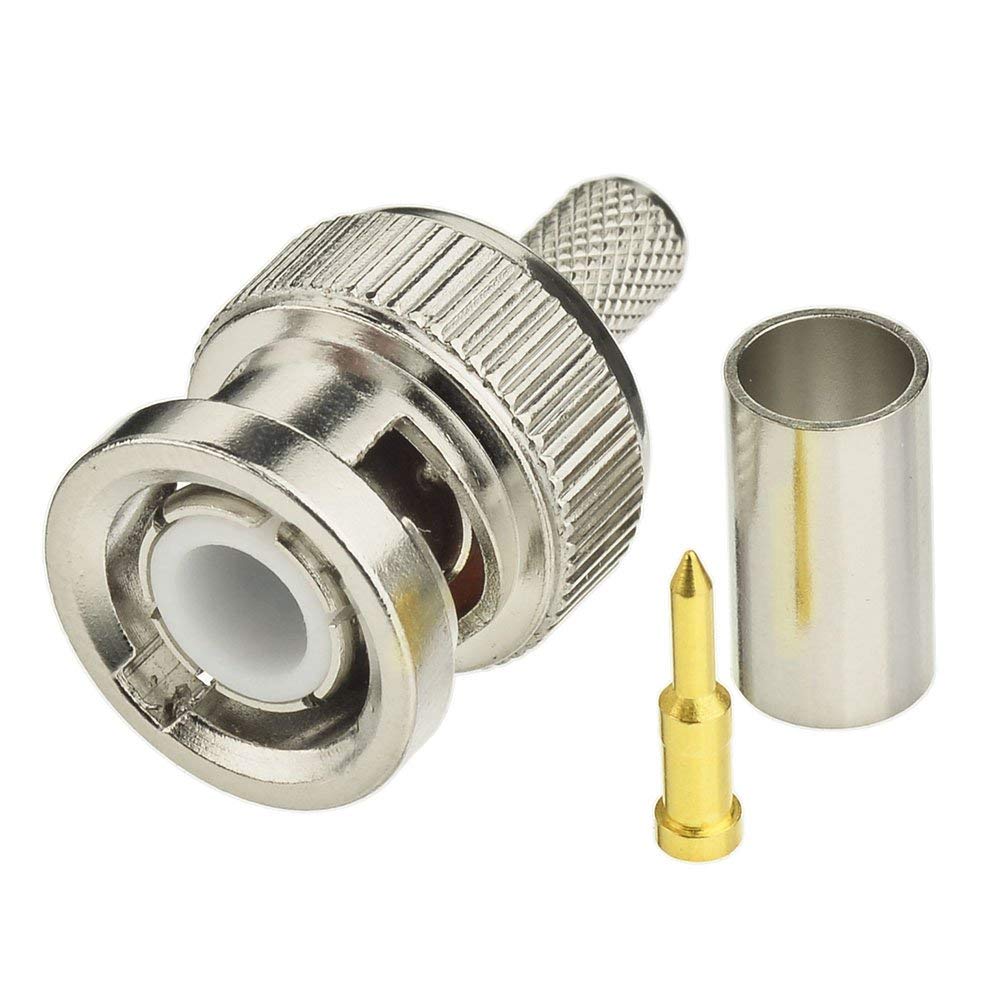

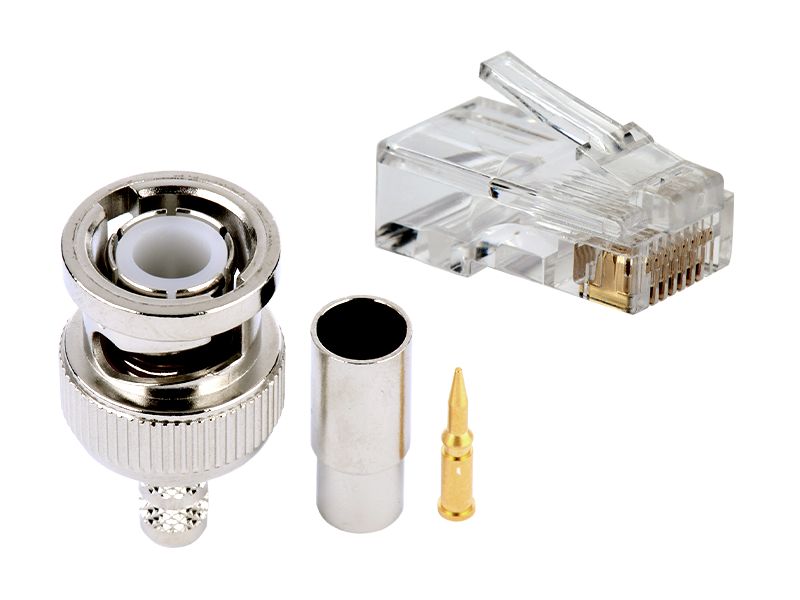

RE-BNCCR1

Connettore BNC maschio a crimpare

Questo è il connettore tradizionale per terminare i cavi coassiali. E' il più economico nel suo genere, ma il corretto montaggio richiede esperienza.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG59
COMPOSTO DA: Pin in rame, corpo in acciaio e cilindro di crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: 10 pz.

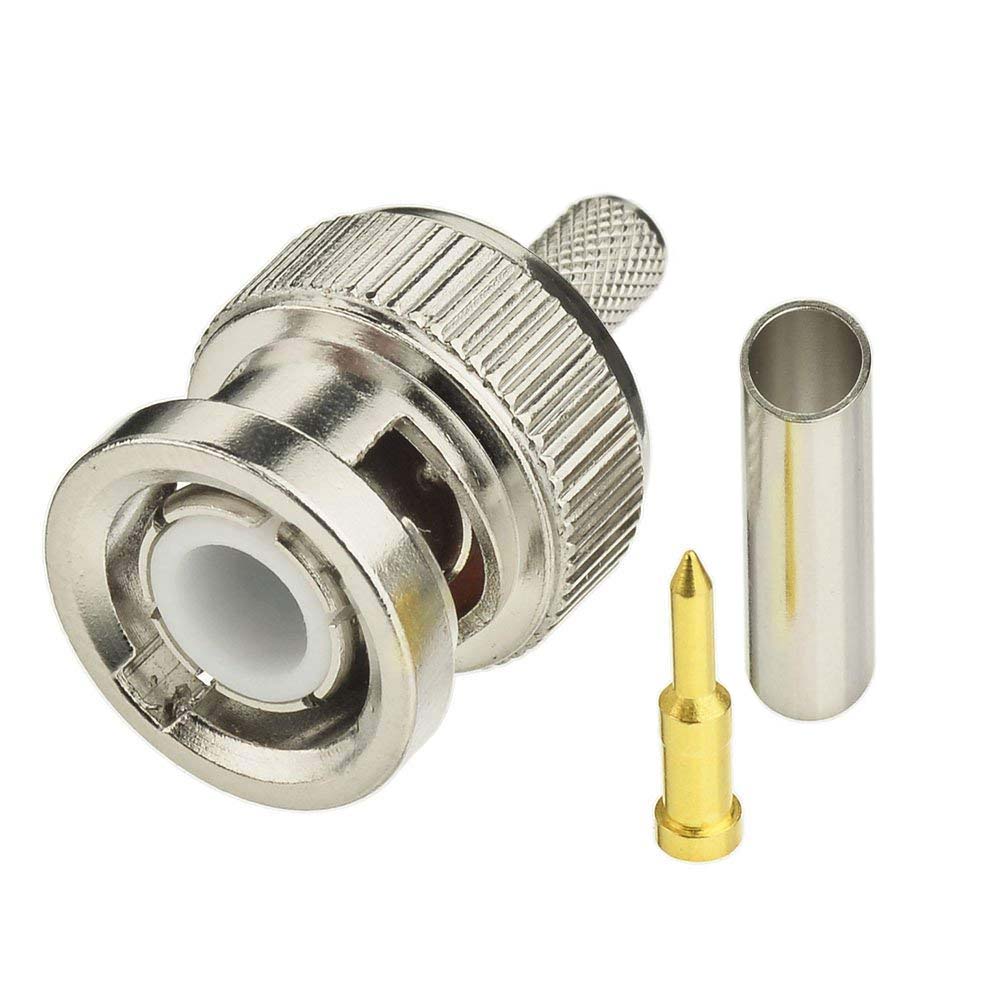

RE-BNCCR1S

Connettore BNC maschio a crimpare per mini-coassiali

Questo è il connettore per i cavi video di tipo mini-coassiale, a sezione ridotta. Il montaggio richiede attenzione data la piccola sezione del conduttore centrale di questi cavi.
ADATTO A: Cavi mini-coassiali diam. 2-2.5 mm come RG179
COMPOSTO DA: Pin in rame, corpo in acciaio e cilindro di crimpatura
MONTAGGIO: Richiede pinza per crimpare mini-coassiali
CONFEZIONE: 10 pz.

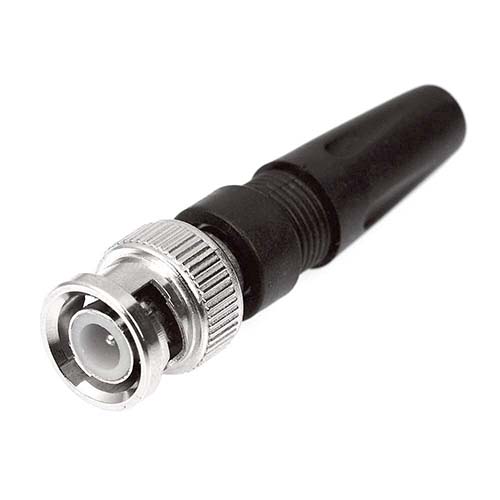

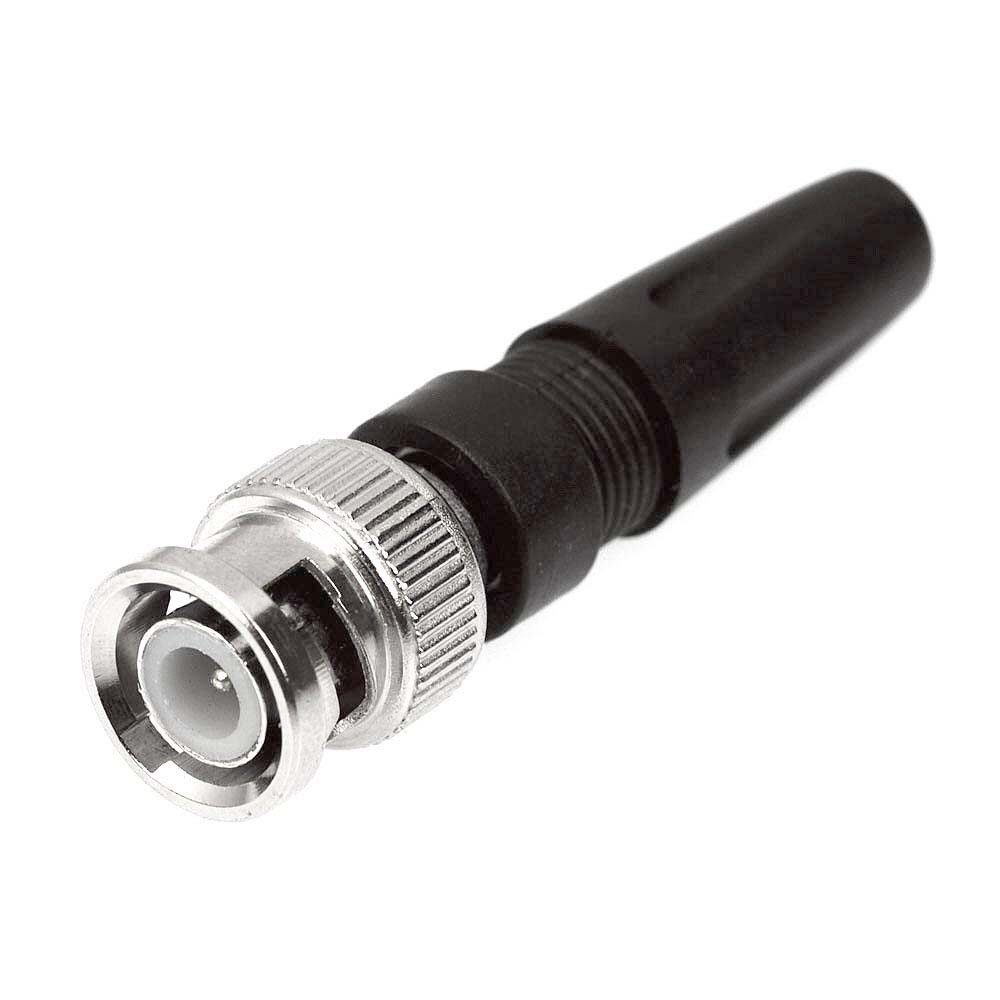

RE-BNCS1

Connettore BNC maschio a saldare

Questo è il connettore per i cavi coassiali, nella versione a saldare, ottima per preparare a banco spezzoni di cavo per collegamenti ausiliari. Completo di protezione posteriore in gomma.
ADATTO A: Cavi coassiali di qualsiasi sezione
COMPOSTO DA: Corpo in acciaio e cappuccio
MONTAGGIO: Richiede saldatore
CONFEZIONE: 10 pz.

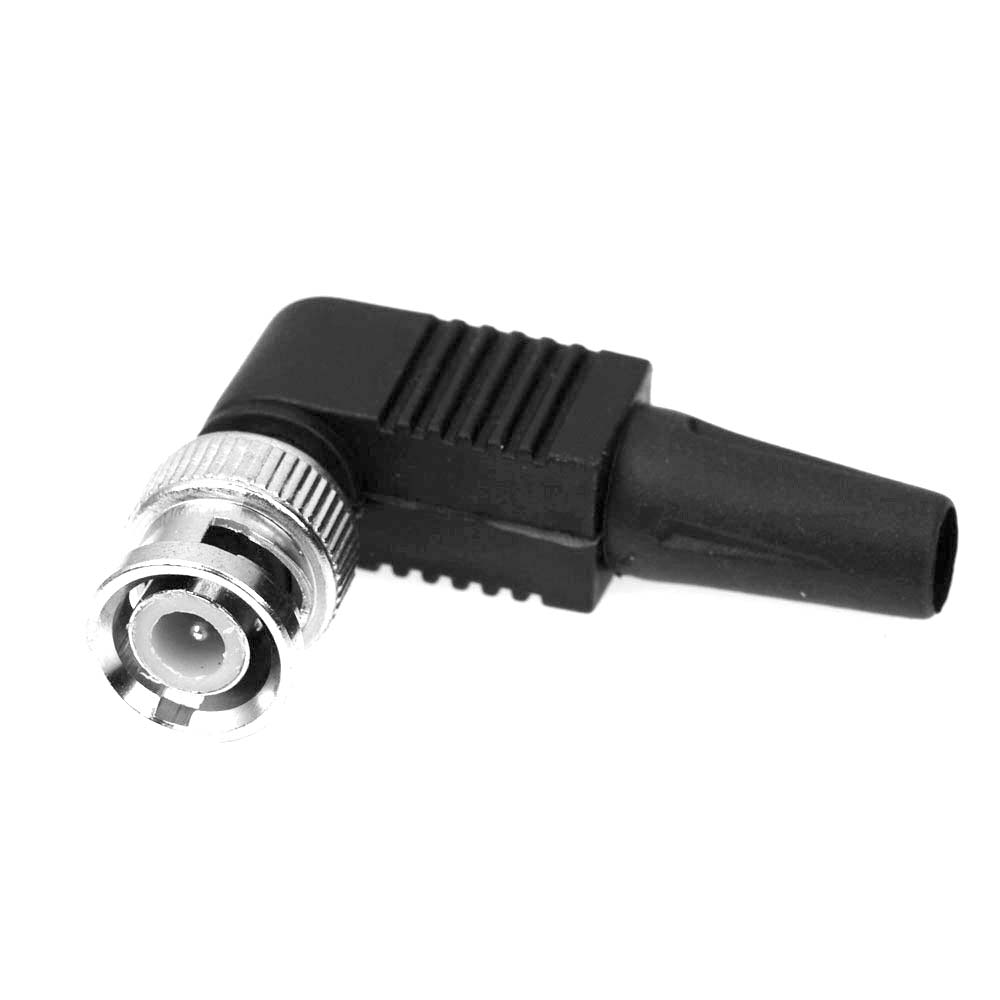

RE-BNCS1L

Connettore BNC maschio a saldare 90°

Connettore per i cavi coassiali video a saldare, con forma a L. Completo di cover di protezione posteriore. Ottimo per contenere l'ingombro in profondità della connessione.
ADATTO A: Cavi coassiali di qualsiasi sezione
COMPOSTO DA: Corpo in acciaio e cappuccio
MONTAGGIO: Richiede saldatore
CONFEZIONE: 10 pz.

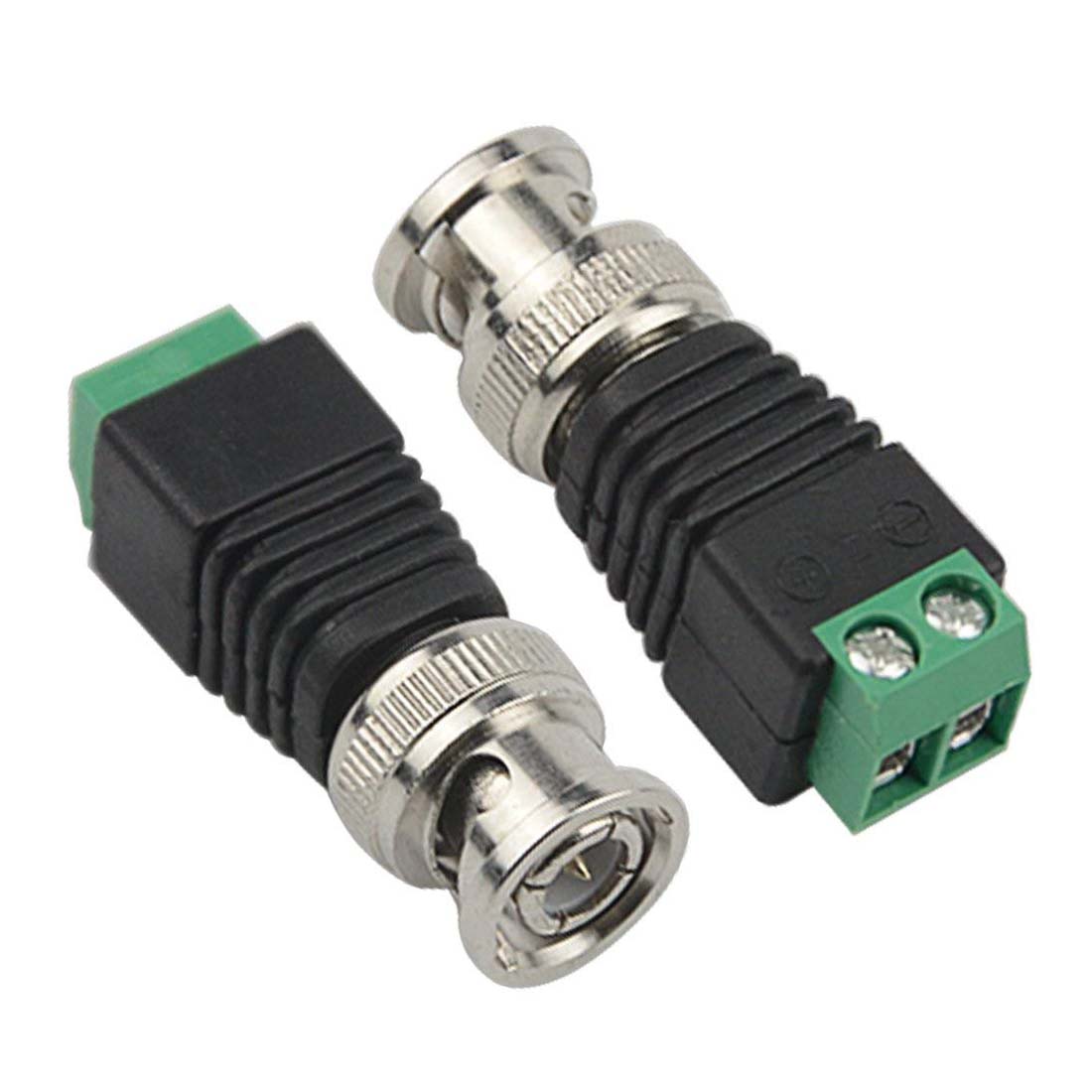

RE-BNC1S

Connettore BNC maschio a morsettiera

Connettore per i cavi coassiali video con morsettiera posteriore e serraggio a vite. Ideale per collegamenti rapidi senza utensili particolari su qualsiasi tipo di cavo.
ADATTO A: Cavi coassiali di qualsiasi sezione e doppini
COMPOSTO DA: Monoblocco
MONTAGGIO: Richiede solo cacciavite
CONFEZIONE: 10 pz.

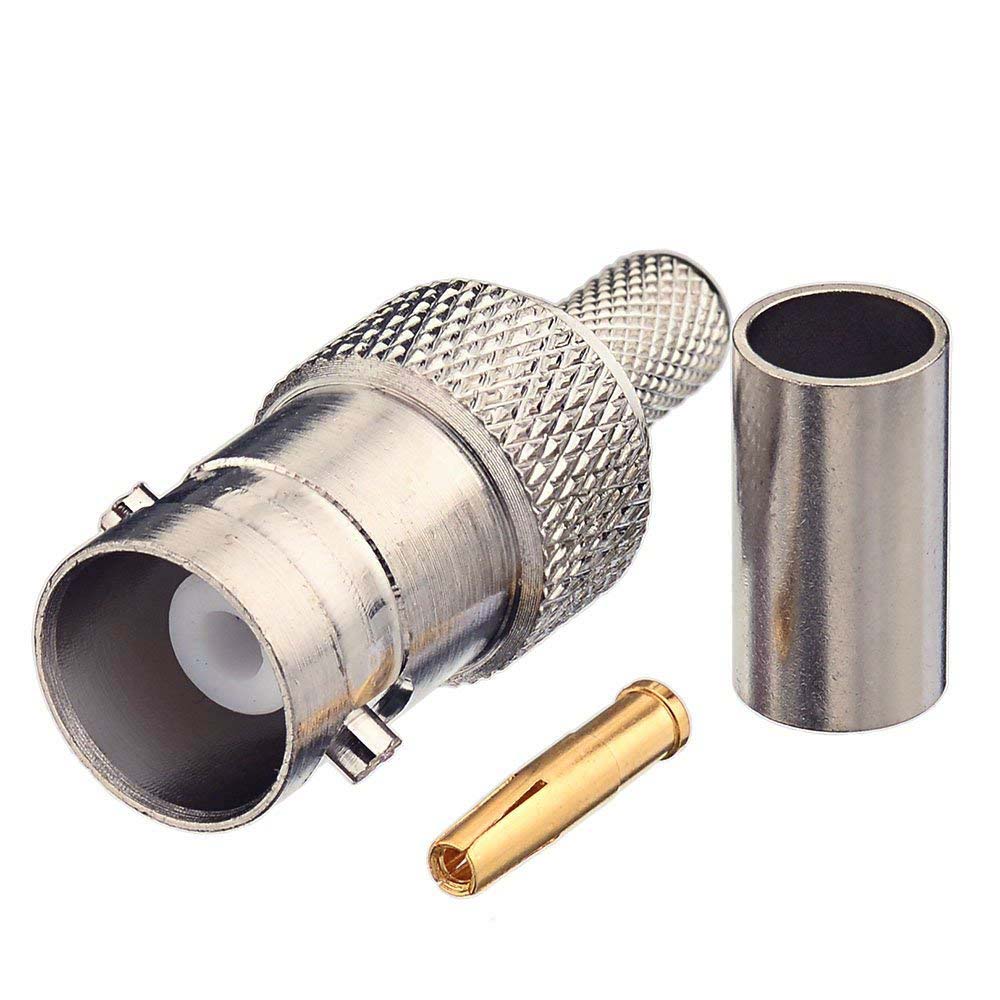

RE-BNCCR2

Connettore BNC femmina a crimpare

Questo connettore non andrebbe montato sul cavo, dove si usa normalmente il BNC maschio, ma può essere utile per eseguire delle giunzioni collegando due cavi fra loro.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG59
COMPOSTO DA: Pin in rame, corpo in acciaio e cilindro di crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: 10 pz.

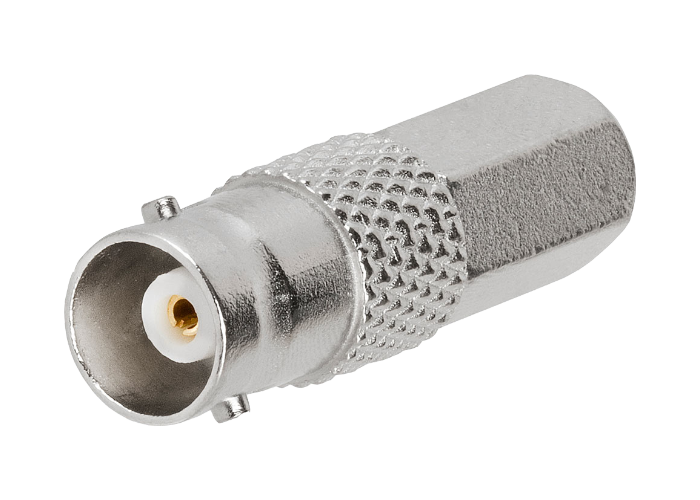

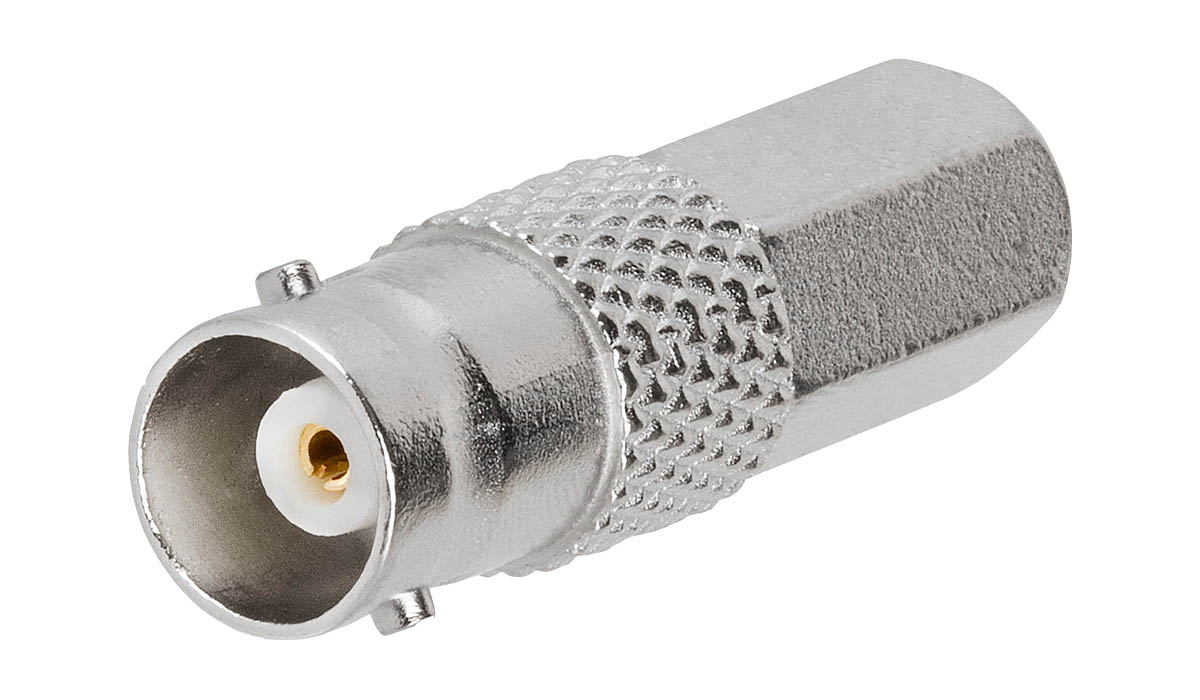

RE-BNCAV2

Connettore BNC femmina ad avvitamento

Questo connettore è utile per eseguire delle giunzioni collegando due cavi fra loro. Questa versione ad avvitamento è molto pratica perchè si monta senza utensili.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG59
COMPOSTO DA: Monoblocco
MONTAGGIO: Senza utensili
CONFEZIONE: 10 pz.

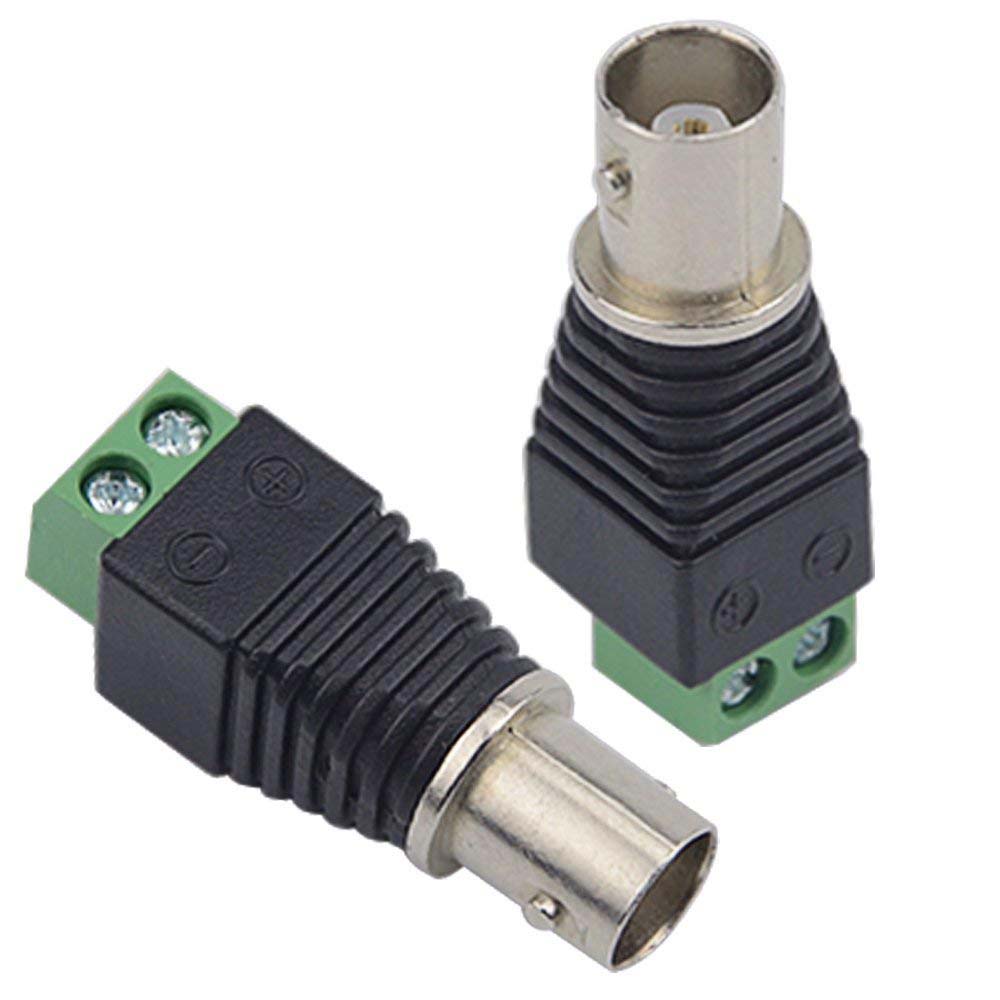

RE-BNC2S

Connettore BNC femmina a morsettiera

Questo connettore è utile per eseguire delle giunzioni collegando due cavi fra loro. Questa versione a morsettiera è molto pratica perchè si monta senza utensili su qualsiasi tipo di cavo.
ADATTO A: Cavi coassiali di qualsiasi sezione e doppini
COMPOSTO DA: Monoblocco
MONTAGGIO: Richiede solo cacciavite
CONFEZIONE: 10 pz.

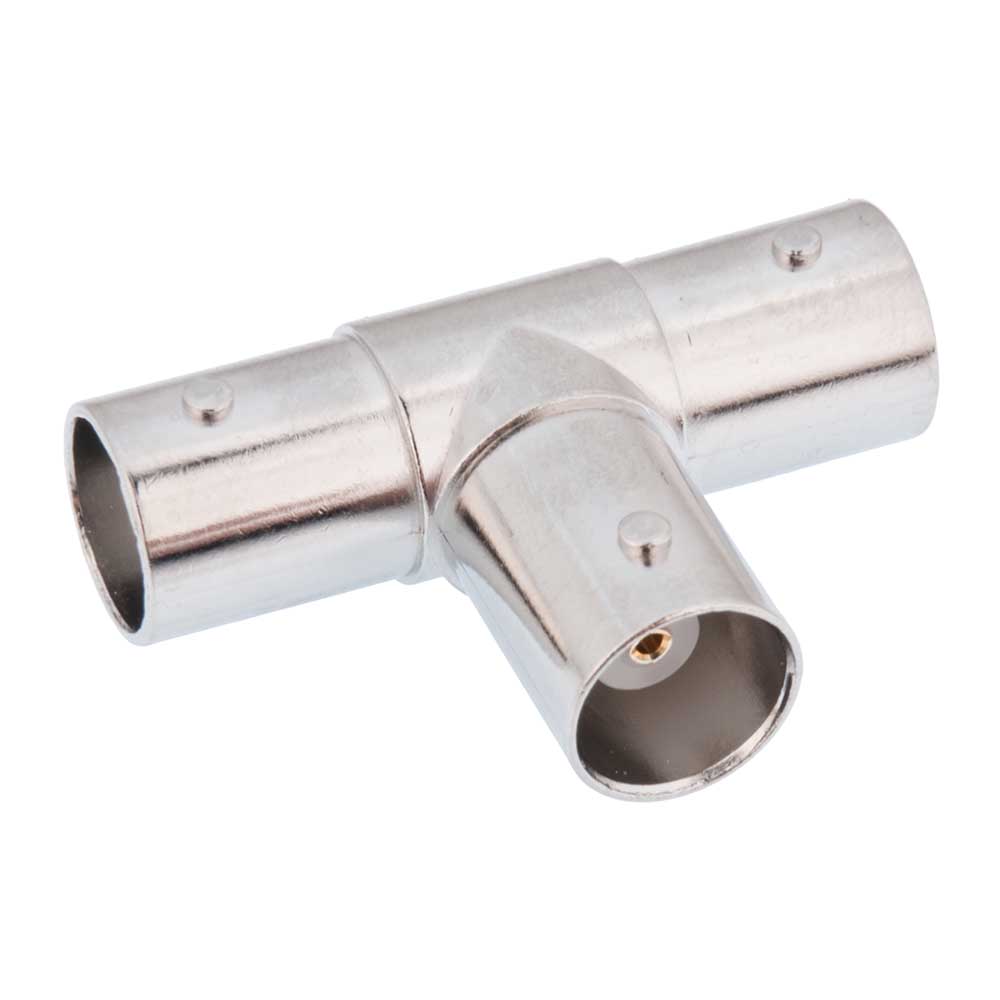

RE-BNCT2

Adattatore a 3 vie BNC femmina

Questo splitter serve per creare delle derivazioni video con un ingresso e due uscite. Si possono anche usare solo due vie del connettore per ottenere un adattatore BNC femmina - femmina e collegare fra loro due cavi BNC. Va usato come splitter solo se le due uscite non vengono utilizzate contemporaneamente in quanto per ricreare due segnali video uguali contemporanei occorre un distributore video.
ADATTO A: Connettori BNC
COMPOSTO DA: Monoblocco
MONTAGGIO: A innesto
CONFEZIONE: 10 pz.

DOMANDE & RISPOSTE


Come si crimpa un connettore coassiale?

Segui le nostre istruzioni nella sezione TUTORIAL. Ci sono anche molti video che puoi trovare sul web.

E' difficile crimpare un connettore coassiale?

La perfetta crimpatura di un connettore su cavo coassiale richiede del tempo e una certa dose di esperienza. Occorre assemblare il connettore con attenzione per evitare contatti accidentali fra anima e calza, in special modo se si utilizzano i piccoli minicoassiali. Il polo centrale va preferibilmente saldato per garantire la perfetta conducibilità. Per tutti questi motivi la crimpatura del coassiale costituisce da sempre uno dei principali grattacapi nell'installazione dei sistemi TVCC analogici. Fortunatamente, almeno per quanto riguarda i BNC, i connettori a pressione QUICKCOAX hanno eliminato tutti questi problemi e si montano facilmente in 30 secondi GUARDA IL VIDEO.

Quanto costano i connettori?

Trovi i prezzi dei prodotti nel nostro portale e-commerce CCTVSTOREPRO.COM

CCTVSTOREPRO.COM

CONNETTORI PER DC


Qui trovi gli spinotti e le prese per l'alimentazione in corrente continua. Puoi usare questi connettori per collegare l'alimentazione 12VDC alle telecamere e per realizzare delle prolunghe. Tutti i nostri dispositivi richiedono positivo centrale, fai attenzione a non sbagliare per non danneggiare l'apparecchiatura.

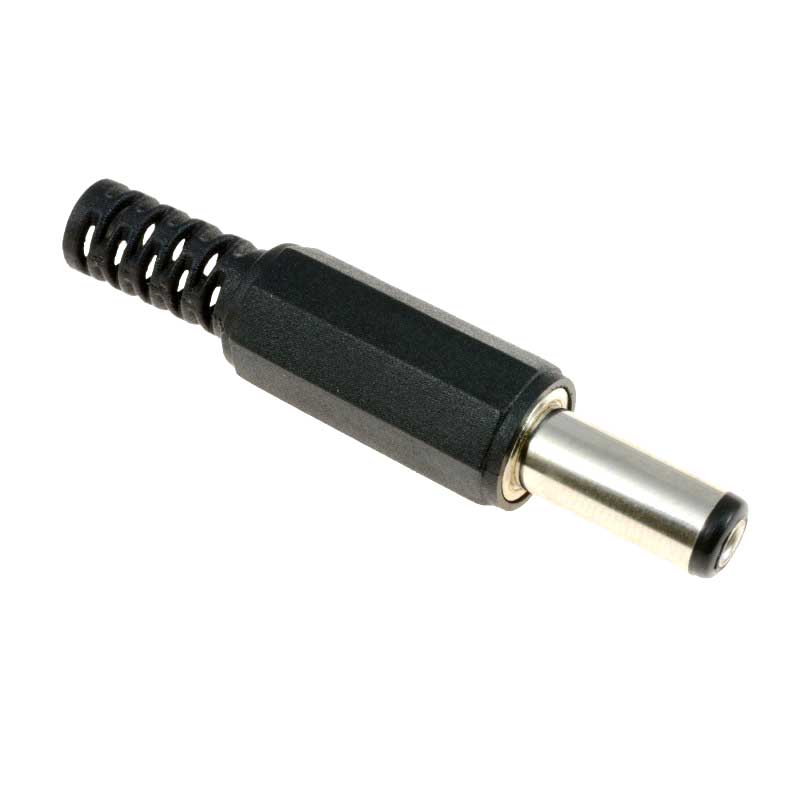

RE-PLUG55

Spinotto per corrente continua 5.5 mm a saldare

Puoi usare questo connettore per collegare l'alimentazione a tutte le nostre telecamere a 12VDC. Il connettore si monta sul cavo di alimentazione e ha un diametro esterno di 5.5 mm e interno di 2.1 mm. Lo spinotto metallico è lungo 9 mm. Questa versione, a saldare, è ottima per il minimo ingombro, anche se l'installazione richiede il saldatore.
ADATTO A: Cavi di alimentazione fino a 1,5 mm
COMPOSTO DA: Corpo metallico centrale e cappuccio in plastica
MONTAGGIO: Richiede saldatore
CONFEZIONE: Confezione da 10 pezzi

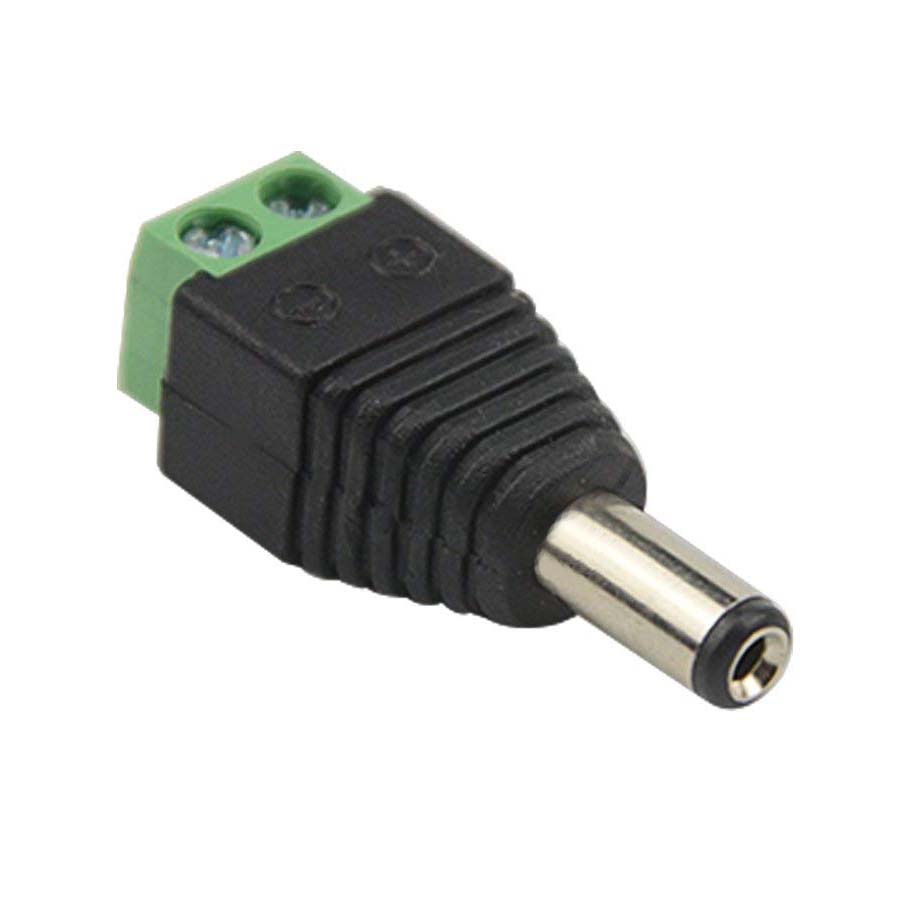

RE-PLUG55S

Spinotto per corrente continua 5.5 mm con morsettiera

Puoi usare questo connettore per collegare l'alimentazione a tutte le nostre telecamere a 12VDC. Rispetto al più economico modello a saldare, questo spinotto con morsettiera si monta più rapidamente, con il solo cacciavite.
ADATTO A: Cavi di alimentazione fino a 1,5 mm
COMPOSTO DA: Corpo monoblocco
MONTAGGIO: Richiede solo cacciavite
CONFEZIONE: 10 pz.

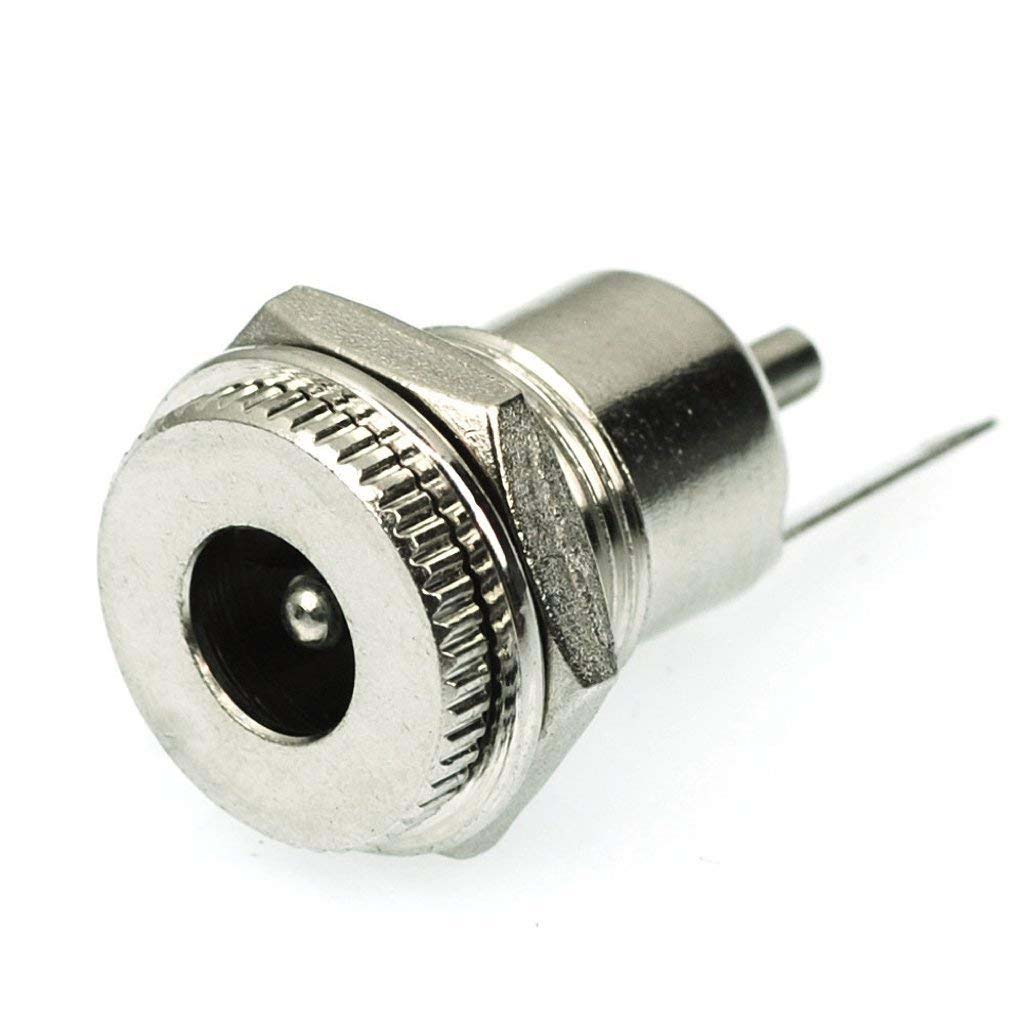

RE-JACK55

Presa per corrente continua 5.5 mm da pannello a saldare

Questa è la presa per corrente continua che si trova normalmente nei dispositivi, come ad esempio nelle nostre telecamere. Questa presa da pannello ti può servire se vuoi alimentare un dispositivo all'interno di un contenitore. E' munita di una ghiera frontale che permette di fissare solidamente il connettore al pannello.
ADATTO A: Cavi di alimentazione fino a 1,5 mm
COMPOSTO DA: Corpo metallico e ghiera ad avvitamento
MONTAGGIO: Richiede saldatore
CONFEZIONE: 10 pz.

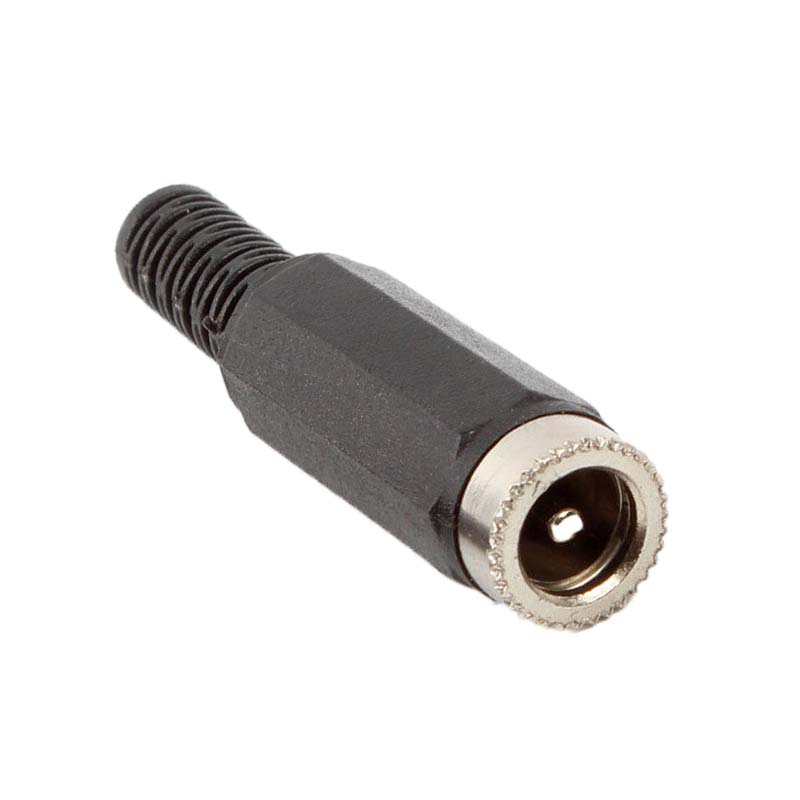

RE-JACK55V

Presa per corrente continua 5.5 mm a saldare

Questa è la presa per corrente continua che si trova normalmente nei dispositivi, come ad esempio nelle nostre telecamere. Questa presa volante ti può servire per collegare fra loro due cavo di alimentazione e realizzare delle prolunghe.
ADATTO A: Cavi di alimentazione fino a 1,5 mm
COMPOSTO DA: Corpo metallico e cappuccio in plastica
MONTAGGIO: Richiede saldatore
CONFEZIONE: 10 pz.

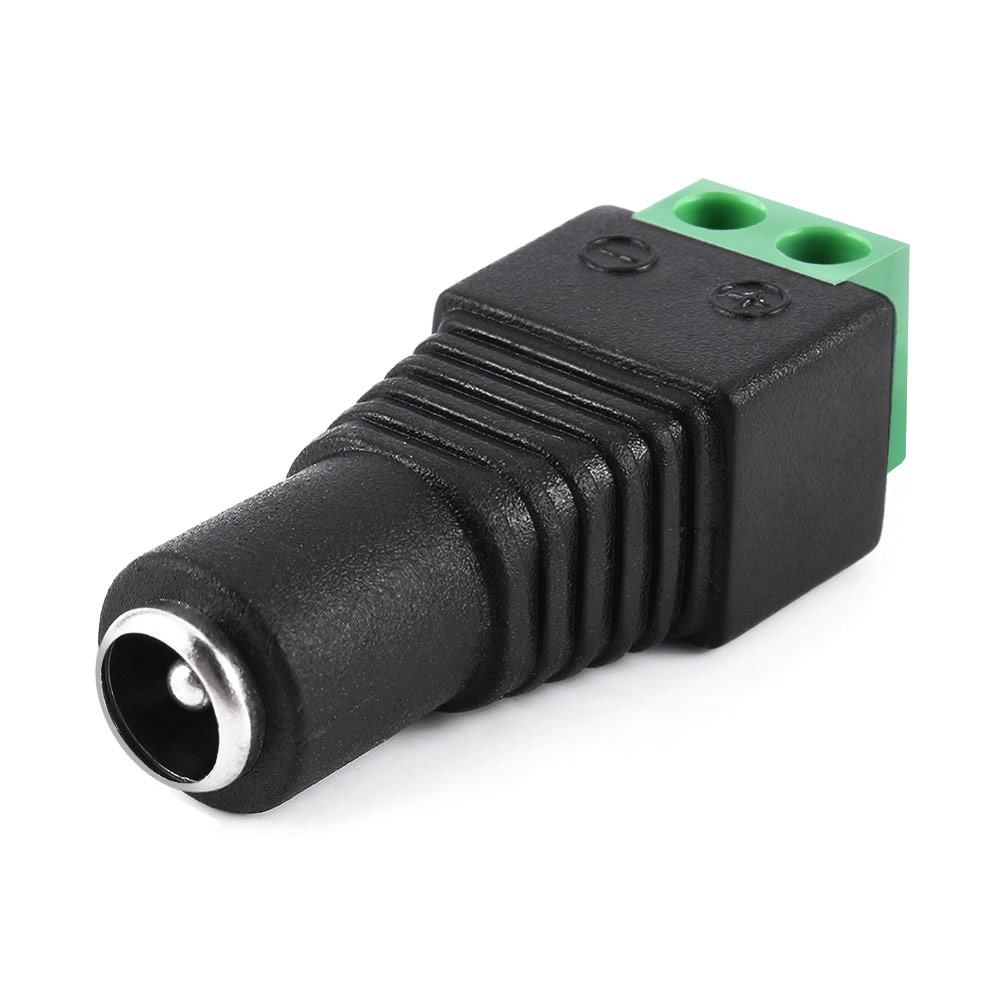

RE-JACK55S

Presa per corrente continua 5.5 mm con morsettiera

Questa è la presa per corrente continua che si trova normalmente nei dispositivi, come ad esempio nelle nostre telecamere. Questa presa volante a morsettiera ti può servire per collegare fra loro due cavo di alimentazione e realizzare delle prolunghe. Rispetto al più economico modello a saldare, questa versione a morsettiera si monta più velocemente con il solo cacciavite.
ADATTO A: Cavi di alimentazione fino a 1,5 mm
COMPOSTO DA: Corpo monoblocco
MONTAGGIO: Richiede solo cacciavite
CONFEZIONE: 10 pz.

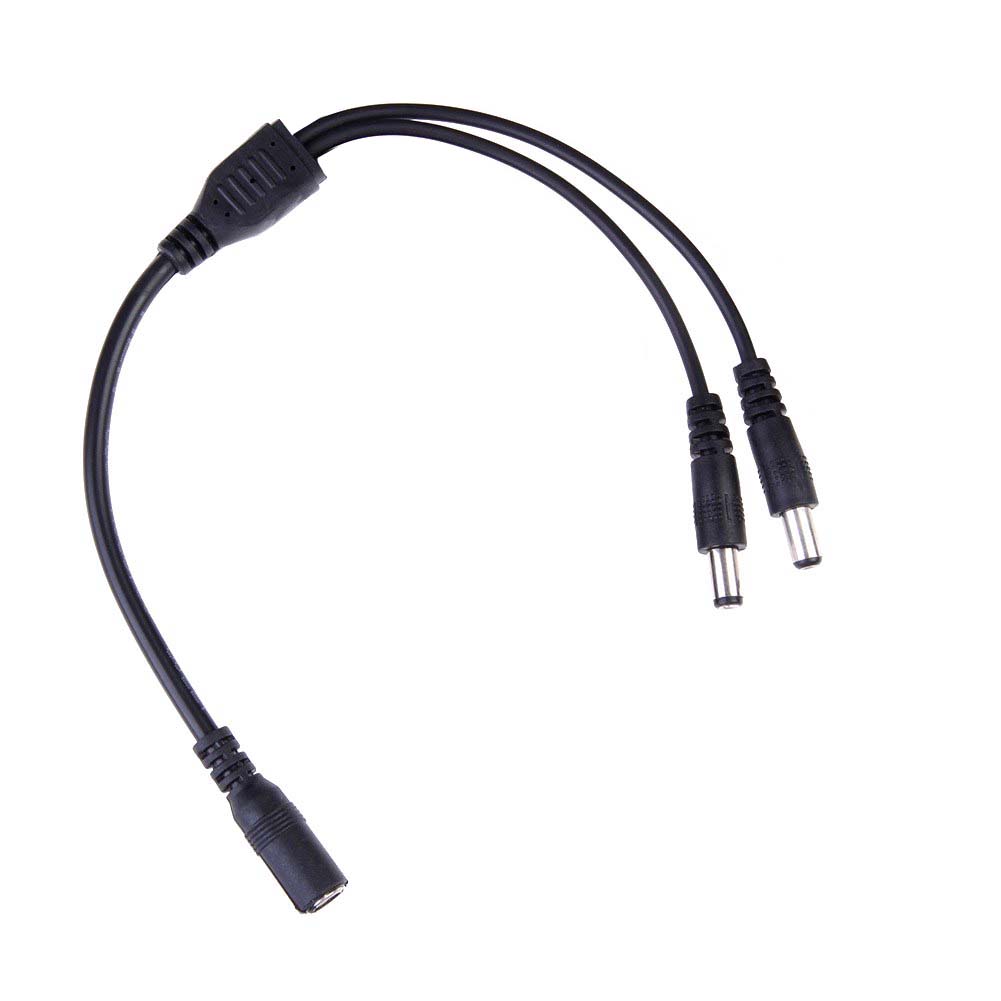

RE-CP2

Sdoppiatore per corrente continua 1 ingresso - 2 uscite

Questo sdoppiatore serve per alimentare 2 dispositivi con un unico cavo di alimentazione. E' comodo quando devi sdoppiare un cavo di alimentazione per alimentare due dispositivi con un solo alimentatore. Il cavetto è munito di una presa d'ingresso 5.5 mm e di 2 spinotti di uscita.
ADATTO A: Cavi di alimentazione con connettori 5.5-2.1 mm.
COMPOSTO DA: Cavo adattatore
MONTAGGIO: Ad innesto
CONFEZIONE: Pezzo singolo

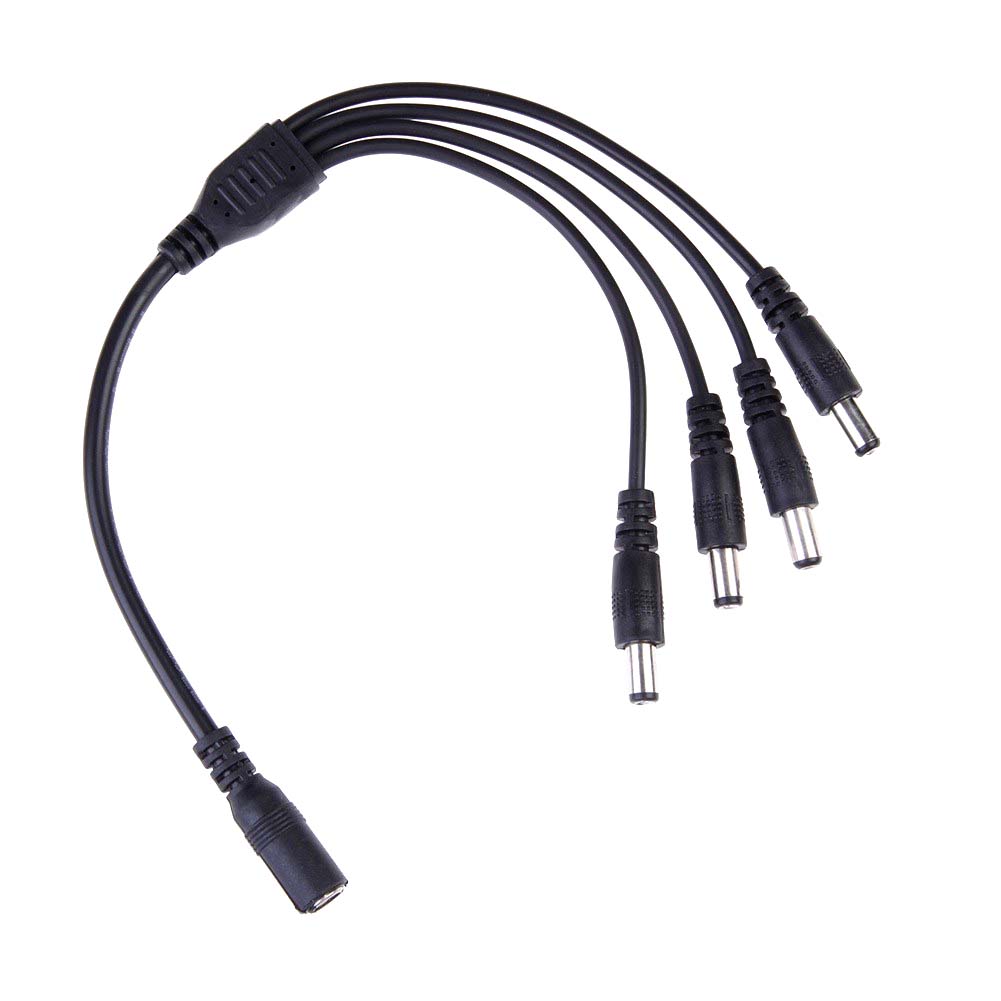

RE-CP4

Sdoppiatore per corrente continua 1 ingresso - 4 uscite

Questo sdoppiatore serve per alimentare fino a 4 dispositivi con un unico cavo di alimentazione. E' comodo quando più dispositivi si alimentano dalla stessa cassetta, ad esempio una telecamera con un illuminatore aggiuntivo o con un trasmettitore. Il cavetto è munito di una presa d'ingresso 5.5 mm e di 4 spinotti di uscita.
ADATTO A: Cavi di alimentazione con connettori 5.5-2.1 mm.
COMPOSTO DA: Cavo adattatore
MONTAGGIO: Ad innesto
CONFEZIONE: Pezzo singolo

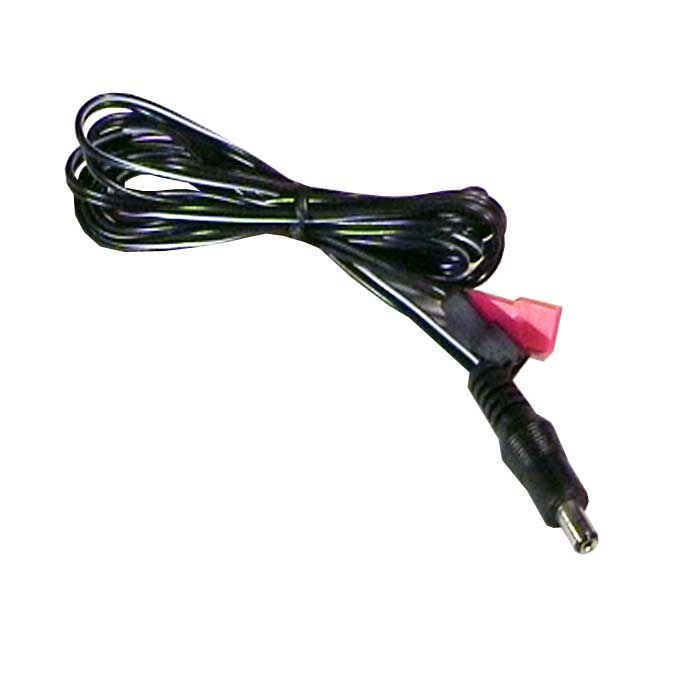

RE-CB1

Cavo adattatore 12VDC per batteria da antifurto

Questo cavo serve per alimentare tutti i nostri dispositivi a 12VDC con una batteria da antifurto. Il cavo è equipaggiato con spinotto DC 5.5 mm e 2 connettori fast-on grandi sul lato batteria. Lunghezza 1 m.
ADATTO A: Batterie antifurto con faston 4.75 mm
COMPOSTO DA: Cavo adattatore
MONTAGGIO: Ad innesto
CONFEZIONE: Pezzo singolo

DOMANDE & RISPOSTE


Meglio un alimentatore centralizzato o uno per telecamera?

Puoi alimentare le telecamere del tuo impianto TVCC collegando un piccolo adattatore vicino a ogni telecamera. E' un sistema sicuro perchè garantisce alla telecamera un 12V preciso, ma non ti consente di inserire una batteria di backup per l'impianto. Se vuoi un sistema che resti in funzione anche in caso di black-out, devi installare un alimentatore centralizzato backuppato con una batteria o un UPS. In questo caso porterai l'alimentazione a ogni telecamera con 2 cavi DC. Più lontana è la telecamera, maggiore deve essere la sezione del doppino di alimentazione in quanto la corrente continua introduce una caduta di tensione proporzionale alla lunghezza del cavo e inversamente proporzionale alla sua sezione.

Le telecamere IP richiedono un alimentatore?

Di regola le telecamere IP non richiedono un alimentatore 12VDC perchè ricevono alimentazione dallo switch POE, o dall'NVR POE, attraverso il cavo di rete. Fanno eccezione le telecamere WiFi che, funzionando senza cavo, necessitano di un alimentatore locale e diverse telecamere motorizzate che non supportano il POE a causa dell'elevato assorbimento.

Quanto costano?

Trovi i prezzi dei prodotti nel nostro portale e-commerce CCTVSTOREPRO.COM

CCTVSTOREPRO.COM

CONNETTORI RCA


I connettori RCA sono utilizzati nella TVCC principalmente per l'audio. Puoi usarli per cablare i microfoni o le connessioni audio del DVR. Il connettore maschio si monta sul cavo mentre nell'apparecchiatura (telecamera, DVR) si trova la femmina. Tutti i nostri connettori RCA hanno impedenza 50 Ohm, idonea per il cablaggio audio.

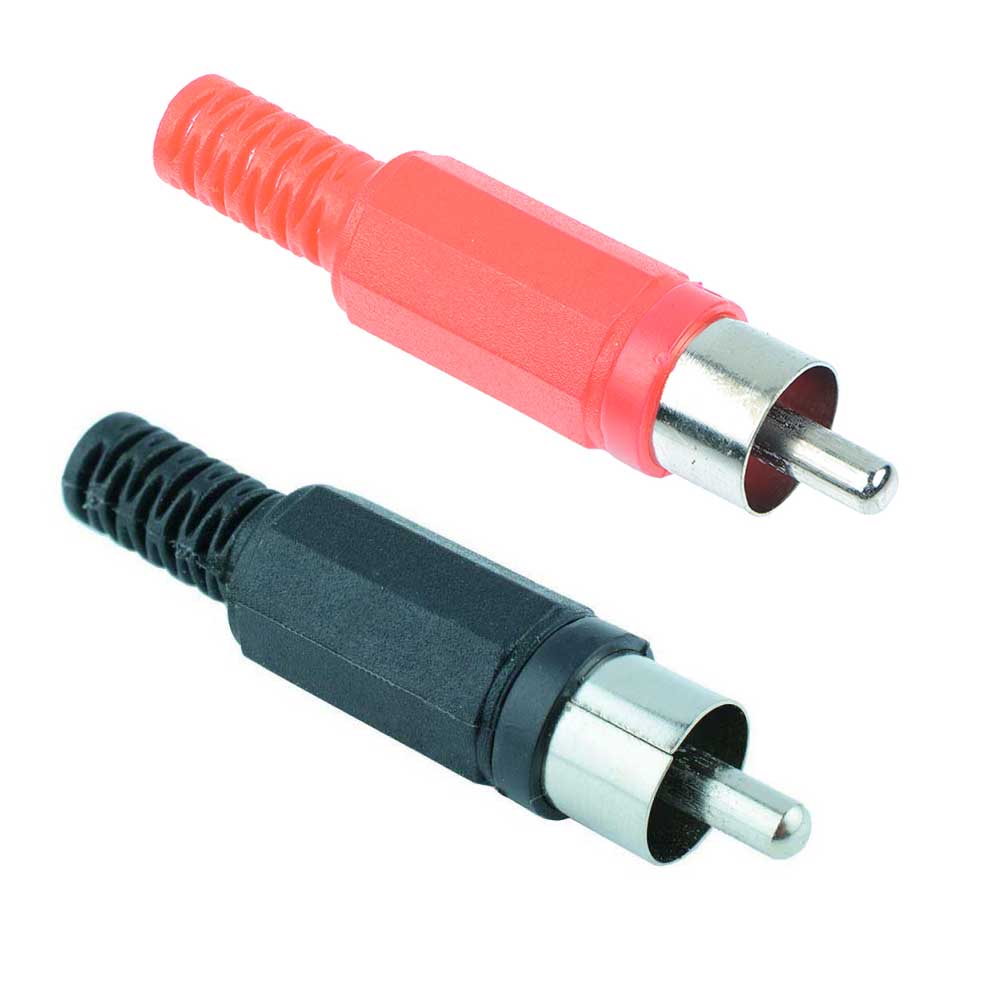

RE-RCA1N (nero)
RE-RCA1R (rosso)

Connettore RCA maschio a saldare

Questo è il connettore più usato per terminare i cavi audio, sia che si utilizzi cavo coassiale che un semplice doppino. I conduttori vanno saldati al corpo metallico interno.
ADATTO A: Cavi audio di qualsiasi tipo
COMPOSTO DA: Corpo metallico e cappuccio in plastica esterno
MONTAGGIO: Richiede saldatore
CONFEZIONE: Confezione da 10 pezzi

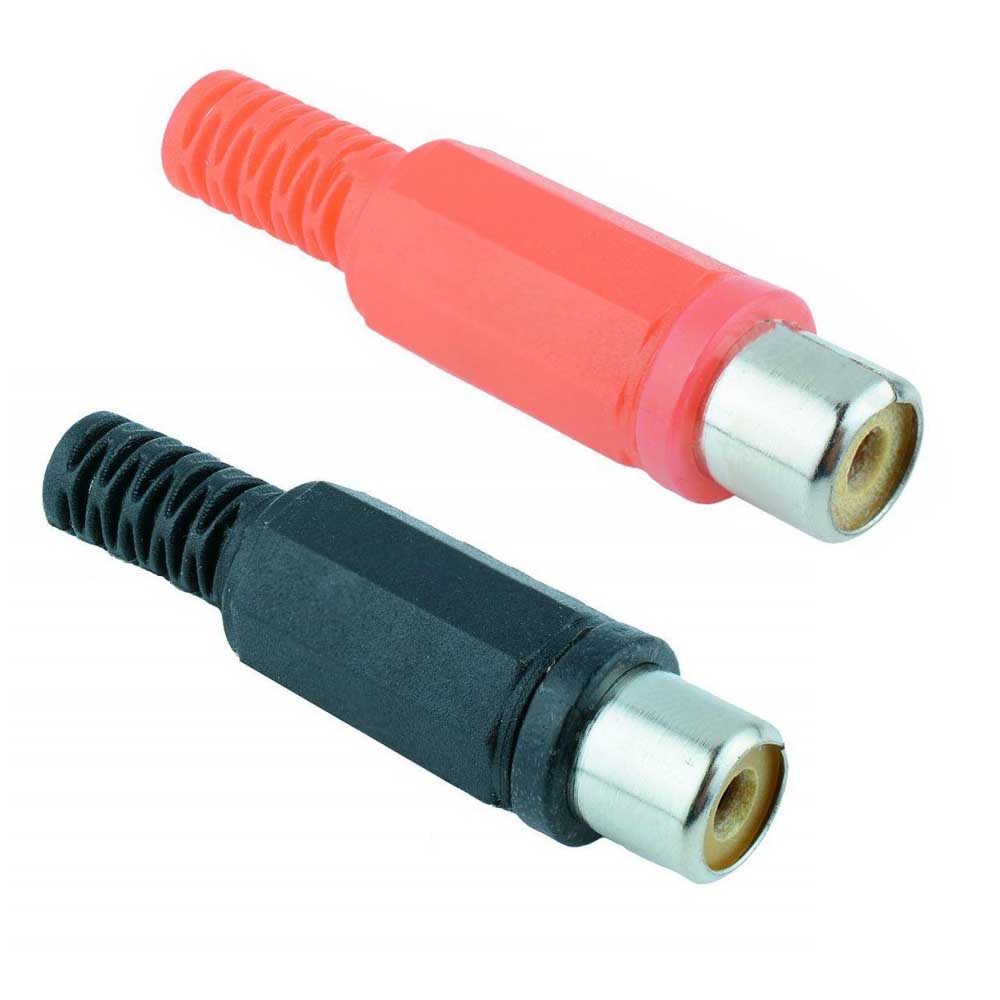

RE-RCA2N (nero)
RE-RCA2R (rosso)

Connettore RCA femmina a saldare

Questo connettore per audio femmina in genere non va usato sul cavo perchè si trova nell'apparecchiatura, ma può essere utile per collegare due cavi fra loro creando delle prolunghe.
ADATTO A: Cavi audio di qualsiasi tipo
COMPOSTO DA: Corpo metallico e cappuccio in plastica esterno
MONTAGGIO: Richiede saldatore
CONFEZIONE: Confezione da 10 pezzi

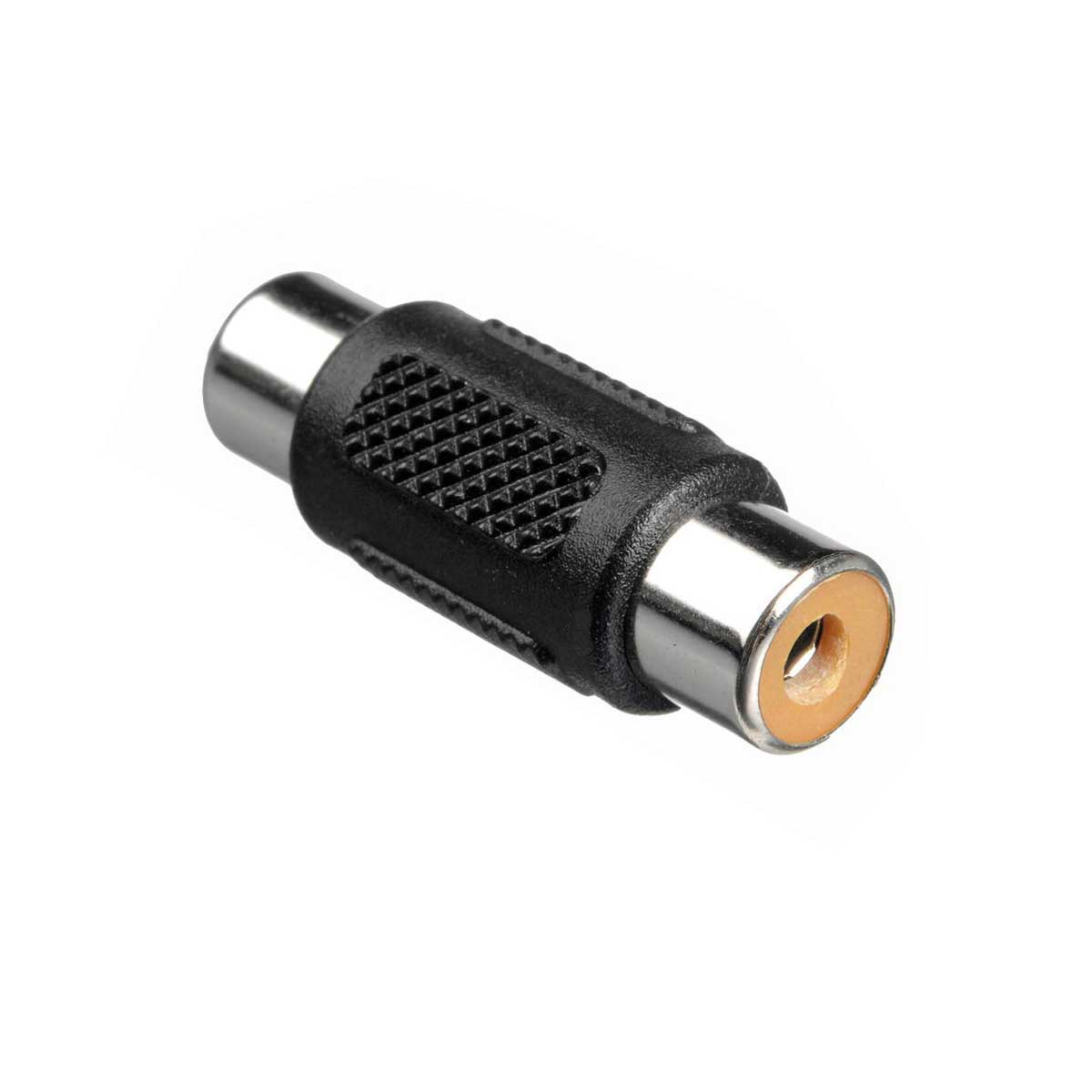

RE-RCA22

Adattatore RCA femmina - femmina

Questo adattatore si utilizza per collegare fra loro due cavi audio con RCA maschio.
ADATTO A: Connettori RCA
COMPOSTO DA: Monoblocco
MONTAGGIO: Innesto
CONFEZIONE: Confezione da 10 pezzi

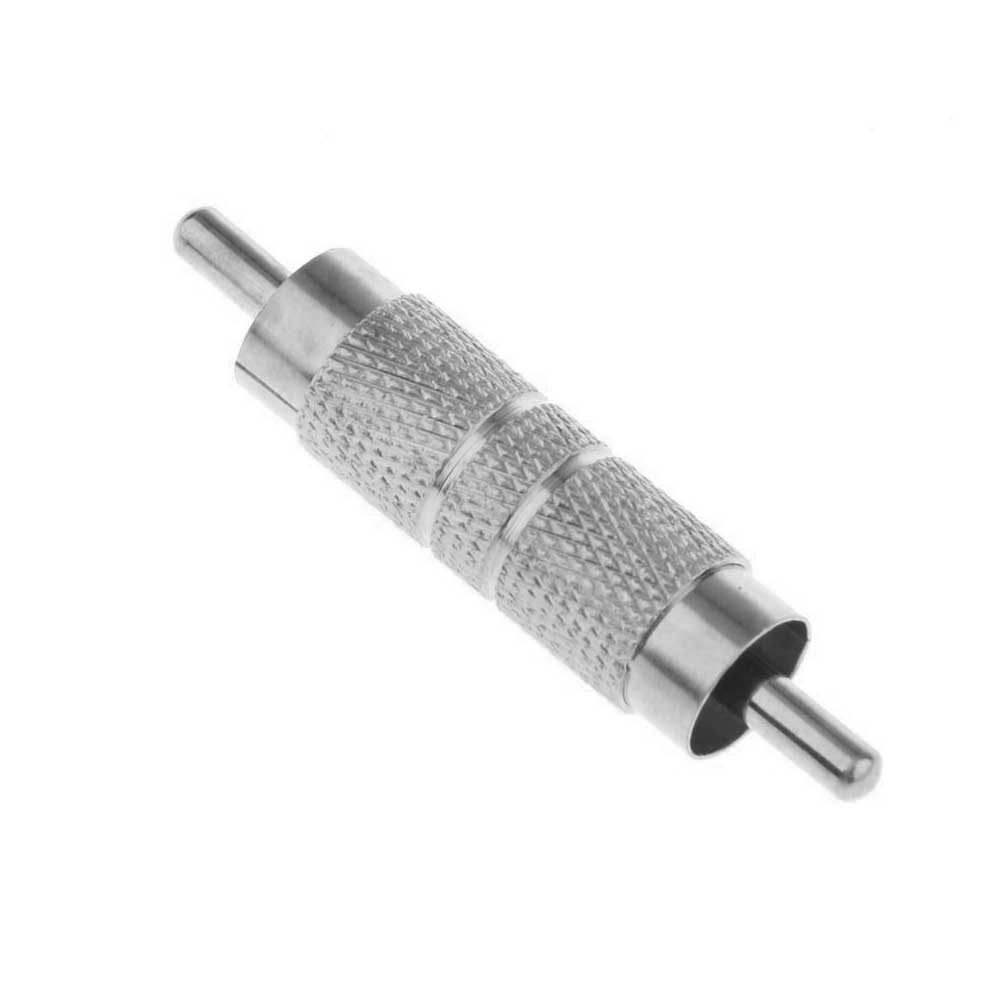

RE-RCA11

Adattatore RCA maschio - maschio

Questo adattatore si utilizza per convertire un connettore RCA femmina in RCA maschio.
ADATTO A: Connettori RCA
COMPOSTO DA: Monoblocco
MONTAGGIO: Innesto
CONFEZIONE: 10 pz.

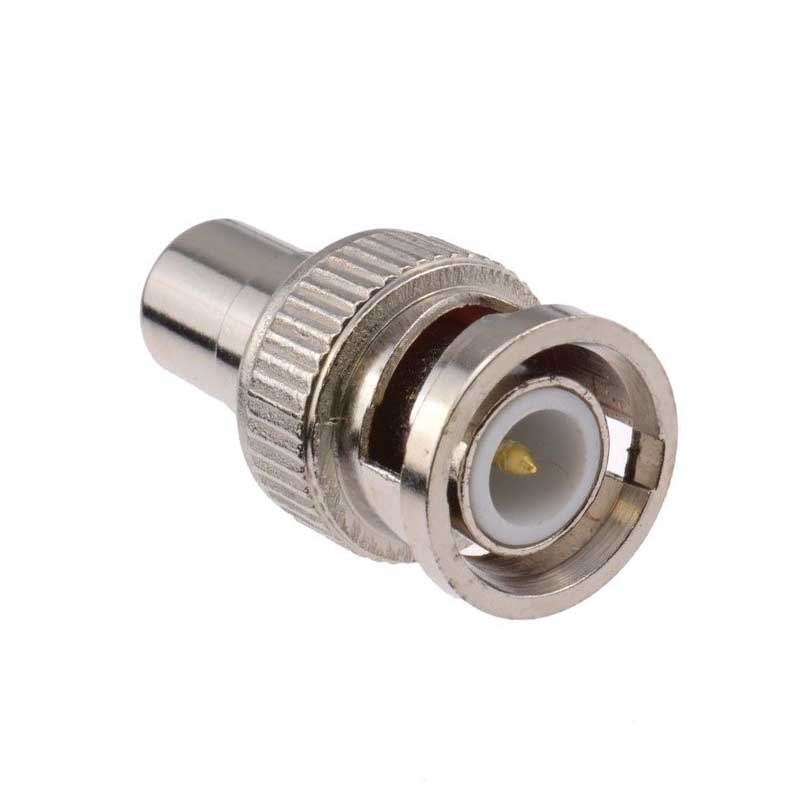

RE-BNCRCA1

Adattatore RCA femmina - BNC maschio

Questo adattatore si utilizza per collegare un cavo RCA a un ingresso BNC.
ADATTO A: Connettori RCA/BNC
COMPOSTO DA: Monoblocco
MONTAGGIO: Innesto
CONFEZIONE: 10 pz.

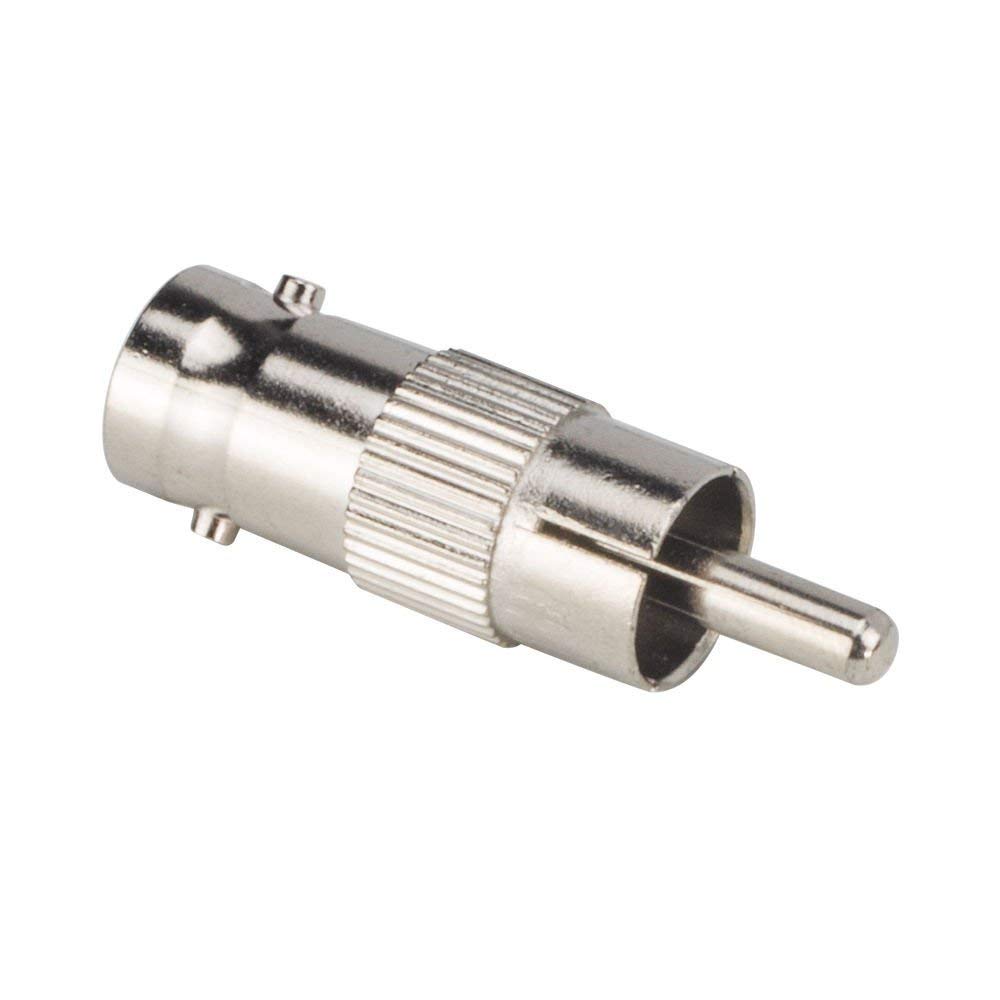

RE-BNCRCA2

Adattatore BNC femmina - RCA maschio

Questo adattatore si utilizza per collegare un cavo BNC a un ingresso RCA.
ADATTO A: Connettori RCA/BNC
COMPOSTO DA: Monoblocco
MONTAGGIO: Innesto
CONFEZIONE: 10 pz.

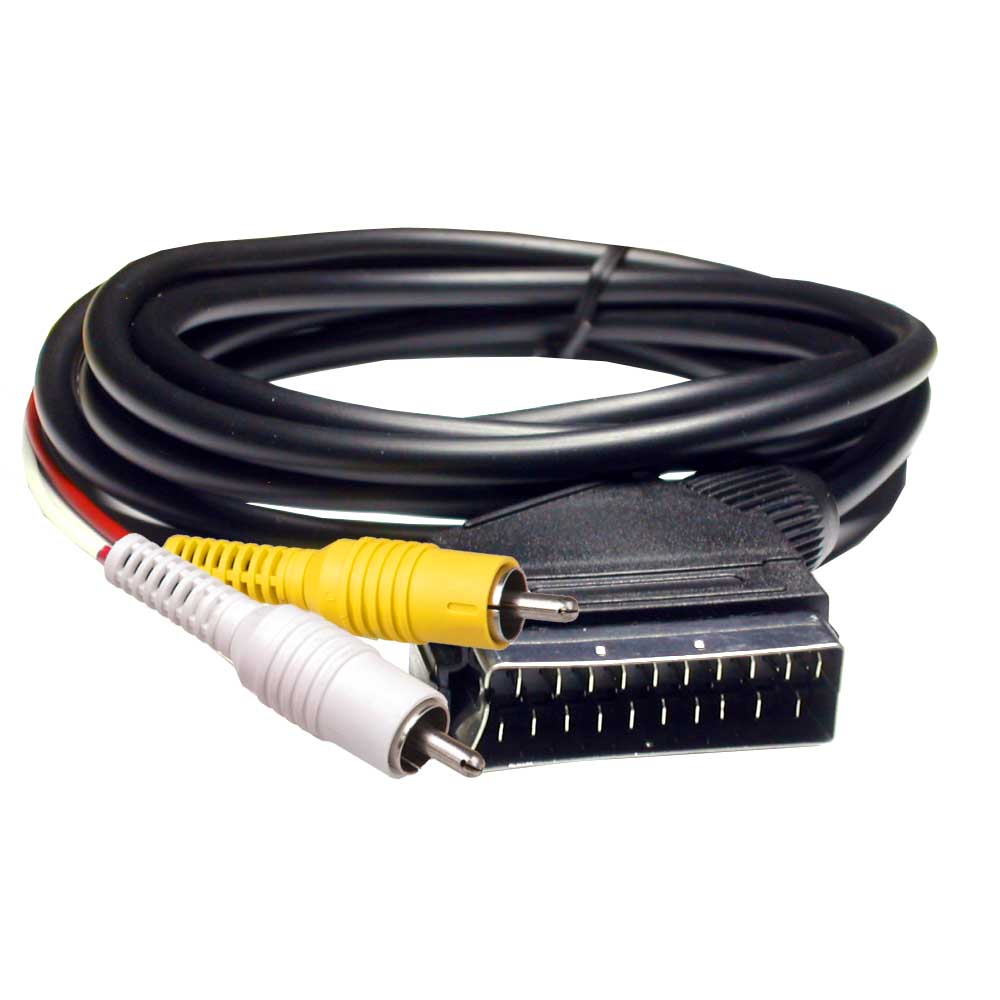

RE-SCART1

Cavo adattatore A/V RCA maschio - TV SCART IN

Questo adattatore serve per collegare un segnale audio e video analogico CVBS alla presa SCART di una TV. Questa connessione, un tempo molto comune, è oggi poco utilizzata perchè non supporta risoluzione superiori alla TV analogica. Questo cavo ti può essere utile se devi collegare al DVR una TV distante utilizzando un cavo coassiale.
ADATTO A: Connettori RCA/SCART
COMPOSTO DA: Cavo adattatore
MONTAGGIO: Innesto
CONFEZIONE: Pezzo singolo

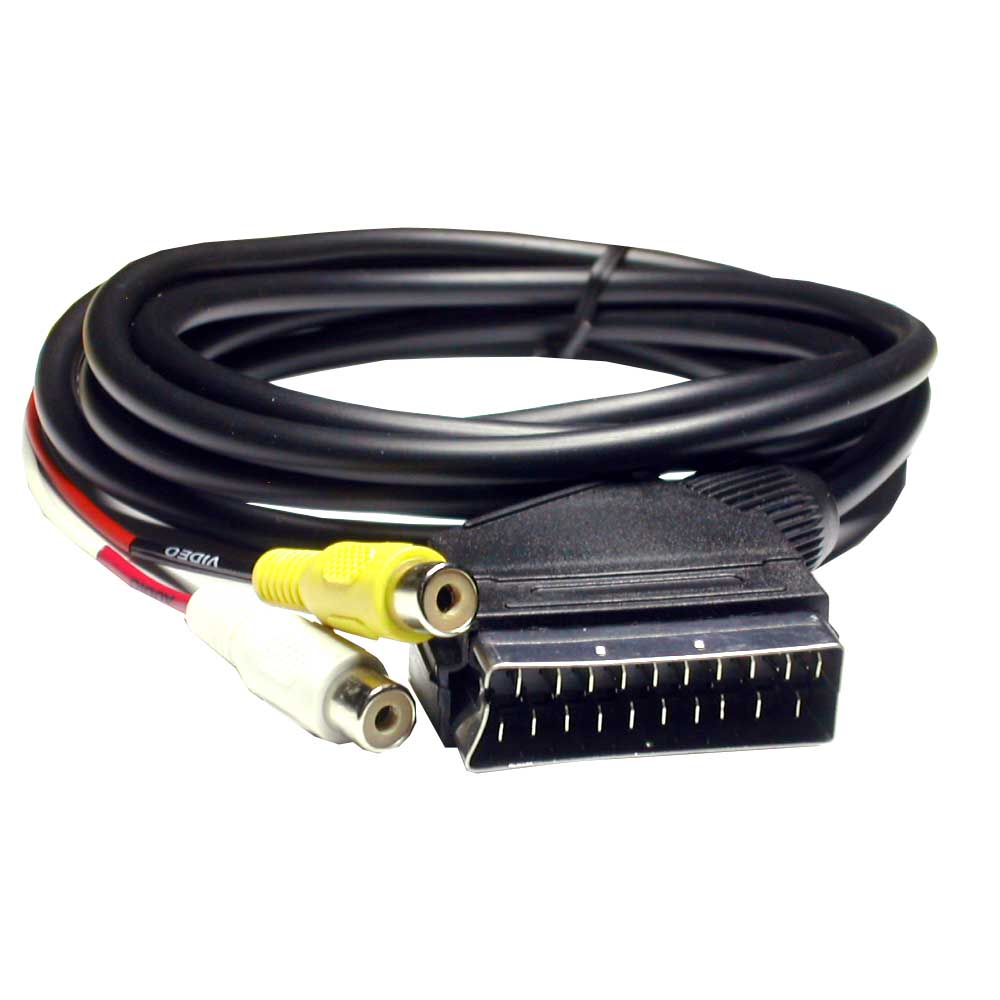

RE-SCART2

Cavo adattatore A/V RCA femmina - TV SCART OUT

Questo adattatore serve per prelevare il segnale Audio Video CVBS di una TV tramite la presa SCART. La porta SCART è oggi poco utilizzata perchè non supporta risoluzione superiori alla TV analogica. Puoi usare questo cavo se ti serve trasferire l'immagine di un monitor TV a un secondo dispositivo.
ADATTO A: Connettori RCA/SCART
COMPOSTO DA: Cavo adattatore
MONTAGGIO: Innesto
CONFEZIONE: Pezzo singolo

DOMANDE & RISPOSTE


Posso usare un RCA per il video?

Si, ma l'impedenza non sarebbe corretta e la conducibilità inferiore ai BNC. Per questo conviene farlo solo su cavi molto corti.

Che cavo si usa per l'audio?

Il cavo ideale è un coassiale a 50 Ohm, come RG58 o RG174. Tuttavia l'audio nella TVCC non è mai di alta fedeltà e per questo si usano assai più frequentemente semplici doppini, anche di soli 0,5 mm, spesso inclusi, insieme al coassiale video, nei cavi combinati per TVCC.

Quanto costano?

Trovi i prezzi dei prodotti nel nostro portale e-commerce CCTVSTOREPRO.COM

CCTVSTOREPRO.COM

CONNETTORI F, N, SMA


I connettori di queste tipologie si usano per i cavi coassiali destinati al collegamento delle antenne. Il connettore maschio si monta sul cavo mentre nell'apparecchiatura si trova normalmente la femmina. Tutti i nostri connettori F, N, SMA hanno impedenza 50 Ohm, idonea per il segnale antenna.

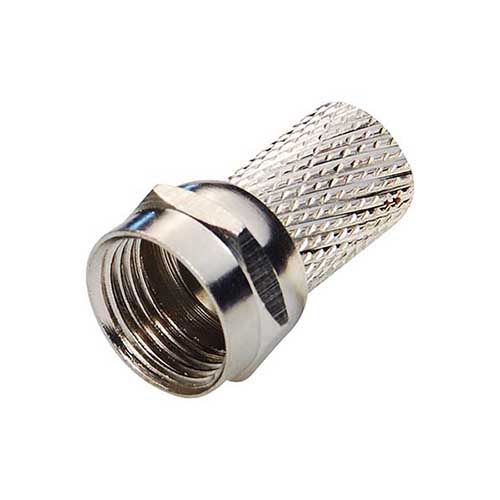

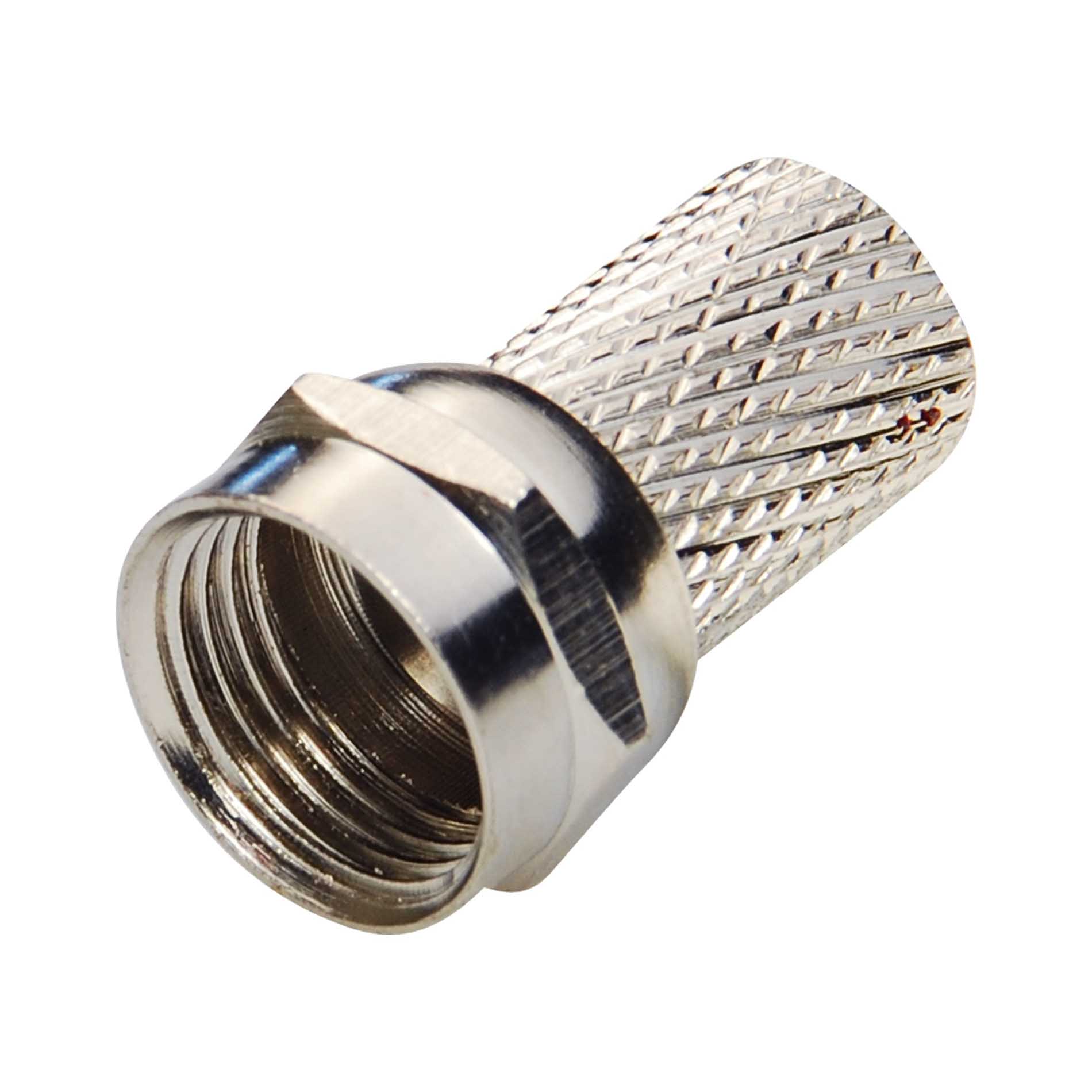

RE-FAV1

Connettore F maschio ad avvitamento

Questo è un connettore molto usato nel terminare i cavi coassiali di antenna, ad esempio nel collegamento delle parabole satellitari. Si avvita direttamente sul cavo coassiale e l'anima del cavo costituisce anche il perno di contatto centrale.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG58, RG223 etc.
COMPOSTO DA: Corpo metallico monoblocco
MONTAGGIO: Non richiede utensili
CONFEZIONE: 10 pz.

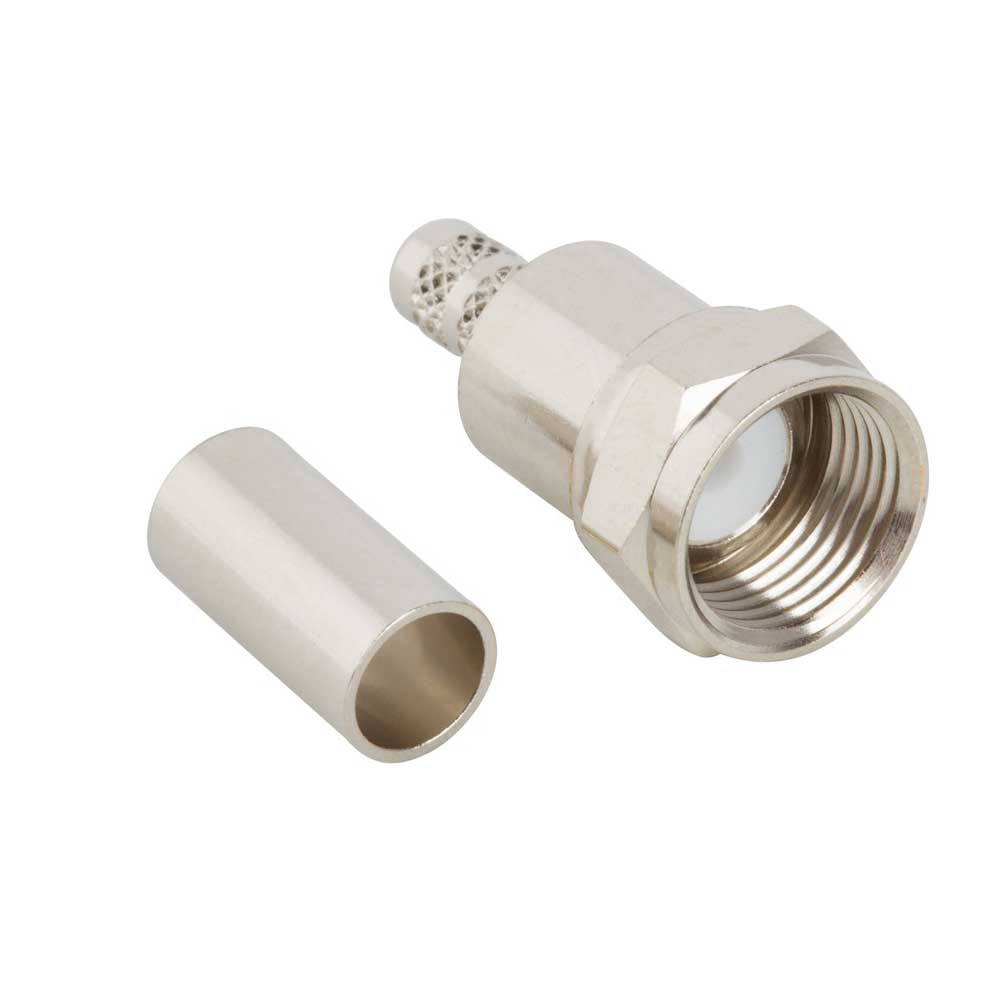

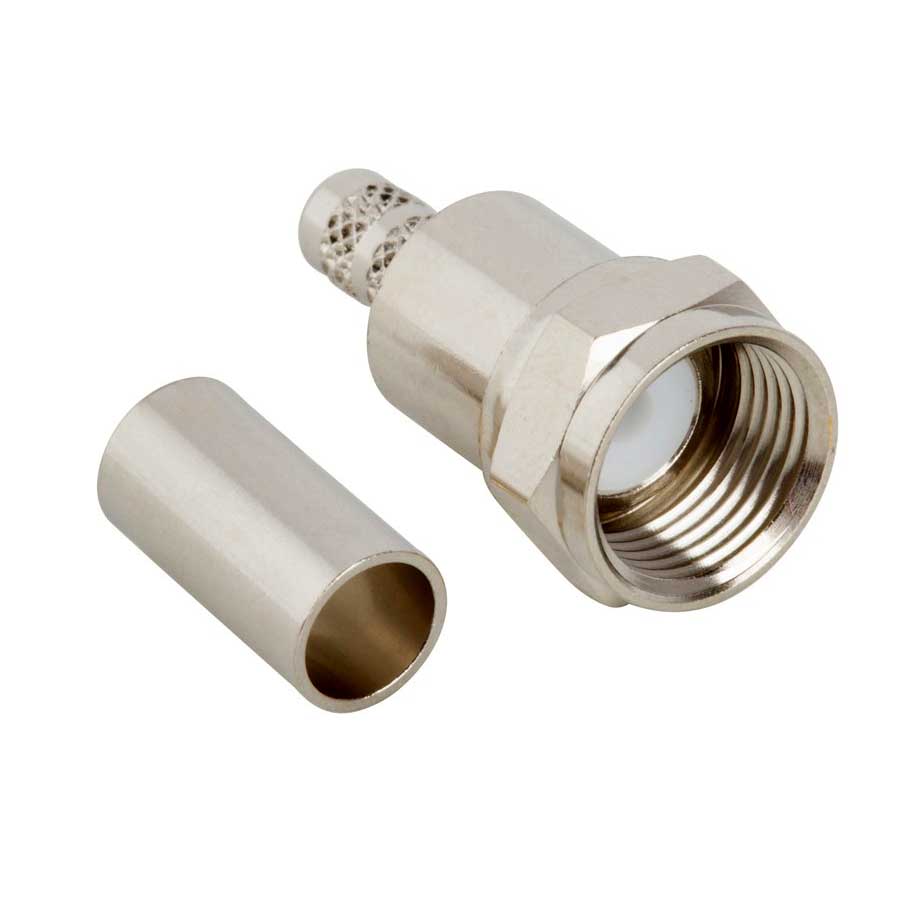

RE-FCR1

Connettore F maschio a crimpare

Questo è il classico connettore da antenna satellitare, ma nella versione a crimpare. Rispetto alla più comune versione ad avvitamento è più solido e più adatto ad esempio per realizzare a banco spezzoni di raccordo. L'anima del cavo costituisce anche il perno di contatto centrale. Come tutti i connettori a crimpare richiede apposita pinza e esprienza nel montaggio.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG58, RG223 etc.
COMPOSTO DA: Corpo in acciaio e cilindro per crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: 10 pz.


RE-FCR2

Connettore F femmina a crimpare

Questo connettore femmina si trova di norma nell'apparecchiatura e non sul cavo. Questo modello a crimpare tuttavia si usa per creare dei raccordi. Come tutti i connettori a crimpare richiede apposita pinza e esprienza nel montaggio.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG58, RG223 etc.
COMPOSTO DA: Corpo in acciaio e cilindro per crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: 10 pz.

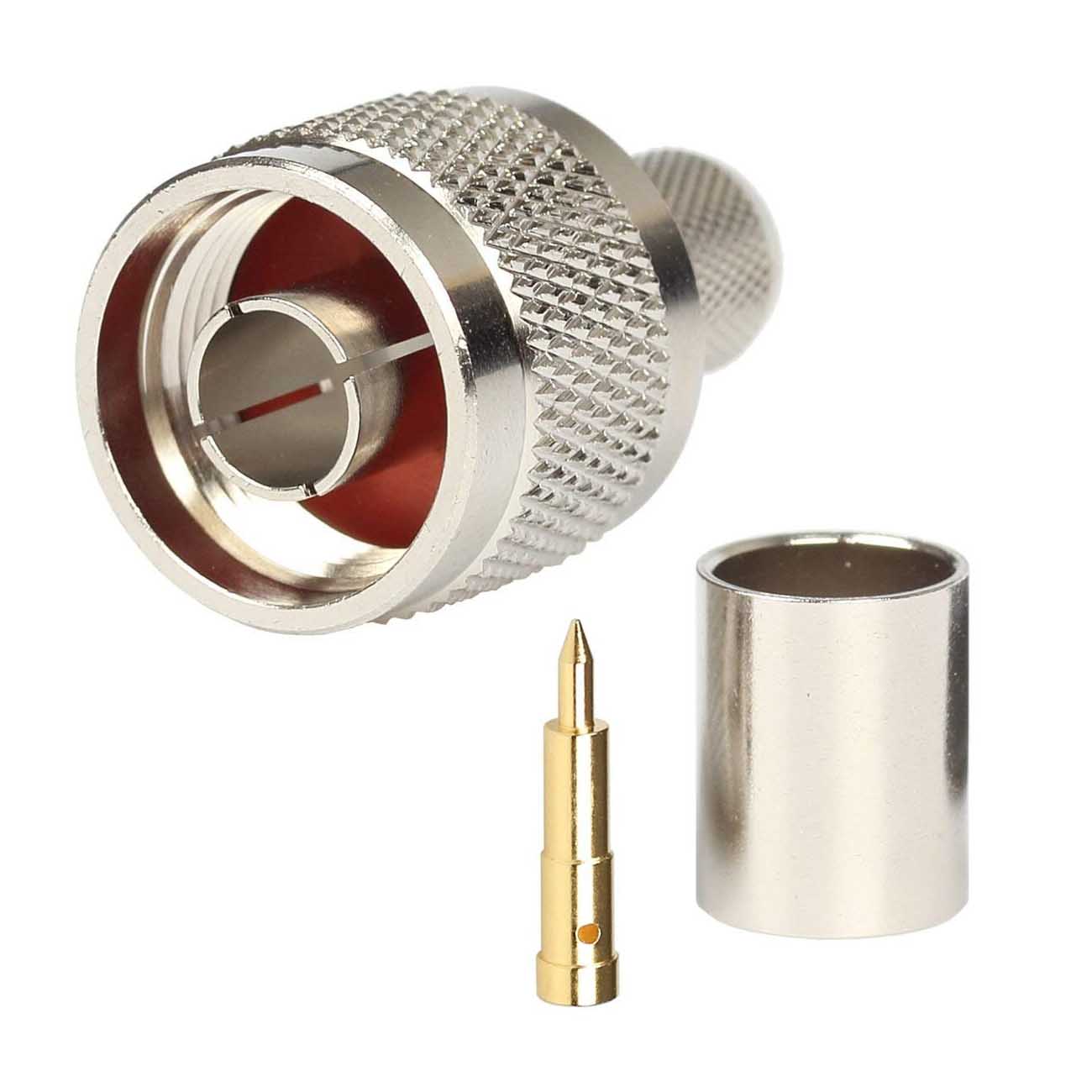

RE-NCR1

Connettore N maschio a crimpare

Questo è un connettore professionale per antenna da esterno a bassa attenuazione. Si usa per collegare antenne esterne speciali ad alta prestazione. E' dotato di guarnizioni interne. Come tutti i connettori a crimpare richiede apposita pinza e esprienza nel montaggio.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG58, RG223 etc.
COMPOSTO DA: Corpo in acciaio, perno in rame e cilindro per crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: Pezzo singolo

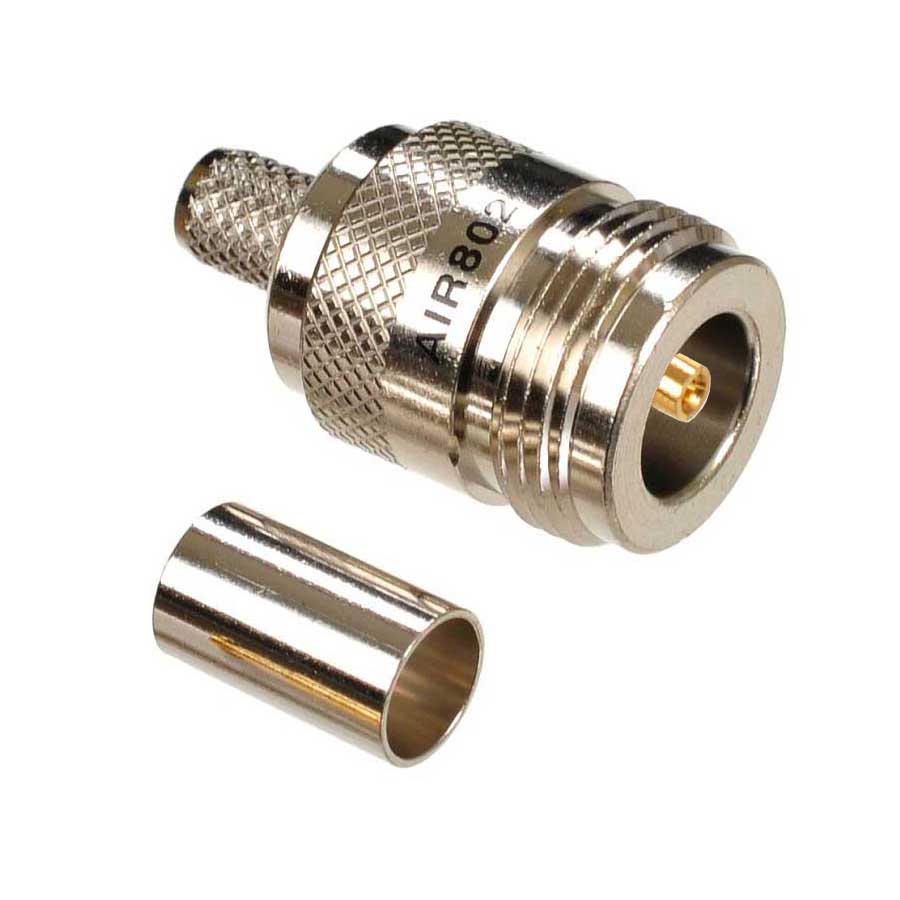

RE-NCR2

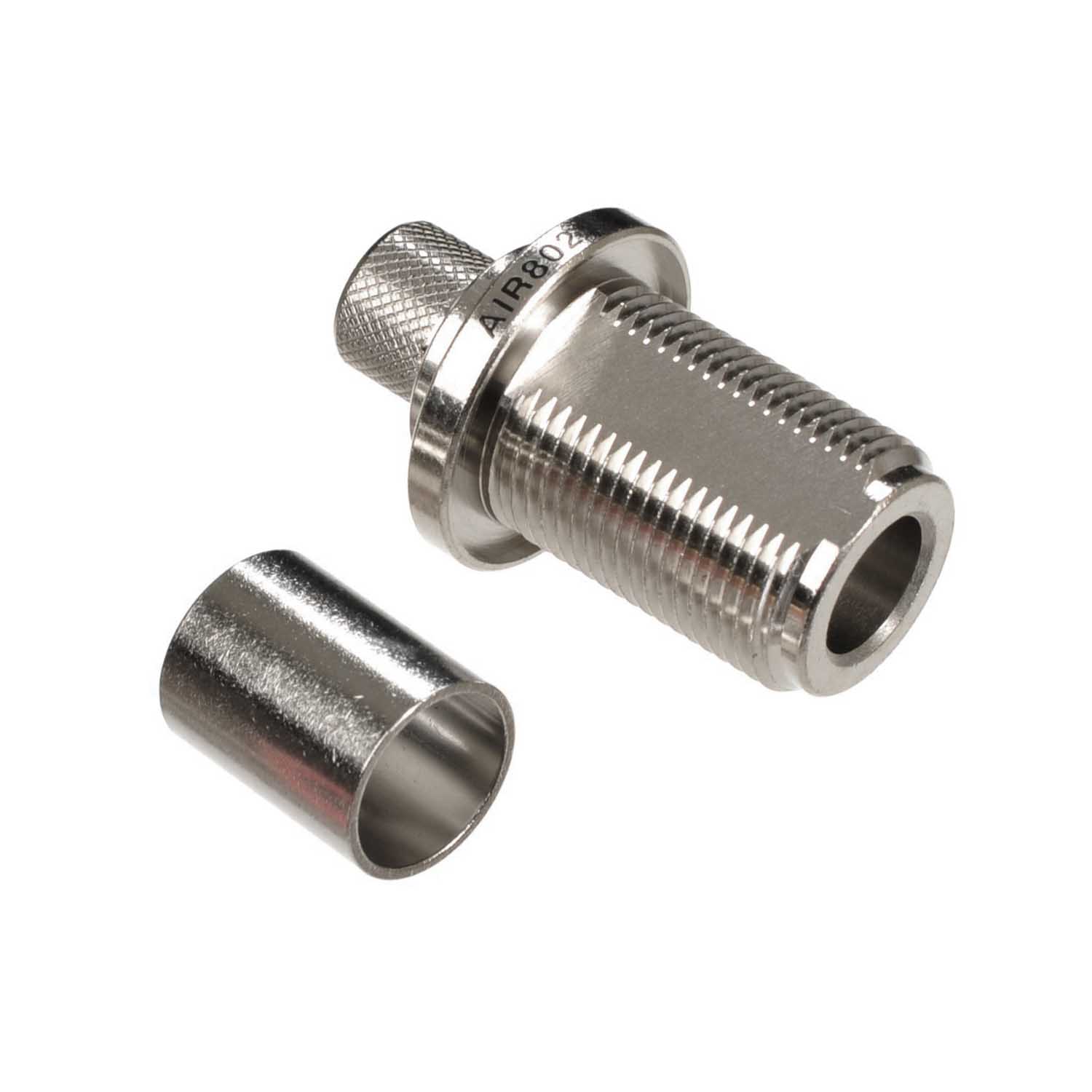

Connettore N femmina a crimpare

Questo è un connettore professionale per antenna che di norma si tova nel dispositivo. Questo modello a crimpare su cavo si usa per eseguire dei raccordi. Come tutti i connettori a crimpare richiede apposita pinza e esprienza nel montaggio.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG58, RG223 etc.
COMPOSTO DA: Corpo in acciaio e cilindro per crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: Pezzo singolo

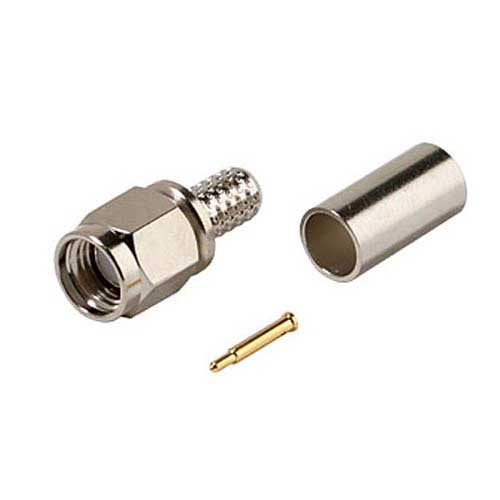

RE-SMACR1

Connettore SMA maschio a crimpare

Questo è un connettore per antenna molto usato nei dispositivi radio per la sua piccola dimensione. Si tratta della versione normale, non è la versione capovolta utilizzata nei dispositivi wifi. Come tutti i connettori a crimpare richiede apposita pinza e esperienza nel montaggio.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG58, RG223 etc.
COMPOSTO DA: Corpo in acciaio, perno in rame e cilindro per crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: Pezzo singolo

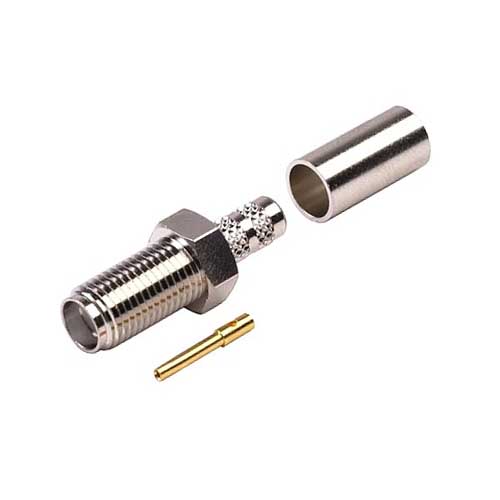

RE-SMACR2

Connettore SMA femmina a crimpare

Questo è un connettore che si trova montato in molti dispositivi radio. Questa versione a crimpare su cavo si usa per i raccordi. Si tratta della versione normale, non è la versione capovolta utilizzata nei dispositivi wifi. Come tutti i connettori a crimpare richiede apposita pinza e esperienza nel montaggio.
ADATTO A: Cavi coassiali diam. 5-6 mm come RG58, RG223 etc.
COMPOSTO DA: Corpo in acciaio, perno in rame e cilindro per crimpatura
MONTAGGIO: Richiede pinza per crimpare
CONFEZIONE: Pezzo singolo

DOMANDE & RISPOSTE


Posso spostare l'antenna con un cavo?

Non è mai consigliabile interporre un cavo fra l'antenna è il dispositivo. L'attenuazione di segnale introdotta dal cavo può impoverire grandemente il guadagno dell'antenna. Se lo devi fare usa cavi coassiali a bassa attenuazione, speciali per antenne, e limita la lungezza del cavo al minimo indispensabile.

Quanto costano?

Trovi i prezzi dei prodotti nel nostro portale e-commerce CCTVSTOREPRO.COM

CCTVSTOREPRO.COM

CONNETTORI MINIJACK


Gli spinotto minijack sono assai diffusi nel settore audio come connettore di piccole dimensioni per cuffie e altoparlanti. Alcune nostre telecamere usano questi connettori per l'ingresso audio. Inoltre si possono usare in tante altre applicazioni dove serva un connessione multipla di piccole dimensioni. Tutti i nostri connettori sono tripolari, quindi gestiscono fino a 3 segnali diversi e isolati fra loro.




RE-PLUG35

Spinotto minijack 3.5 mm a saldare

Questo è il classico connettore audio per cuffie e altoparlanti. Dispone di 3 segmenti isolati che permettono di condurre 3 segnali come ad esempio Video+Audio+GND. Le sue piccole dimensioni lo rendono spesso una buona soluzione per collegare minitelecamere poste in spazi ridotti.
ADATTO A: Fino a 3 cavi max. 1,5 mm
COMPOSTO DA: Corpo metallico centrale e cappuccio in plastica
MONTAGGIO: Richiede saldatore
CONFEZIONE: 10 pz.


RE-JACK35

Presa minijack 3.5 mm da pannello a saldare

Questa è la classica presa audio per cuffie e altoparlanti. Dispone di 3 segmenti isolati che permettono di condurre 3 segnali come ad esempio Video+Audio+GND. Questa presa da pannello ti può servire per collegare audio e video a dispositivi posti dentro a un contenitore. E' munita di una ghiera frontale ad avvitamento per il montaggio a pannello.
ADATTO A: Fino a 3 cavi max. 1,5 mm
COMPOSTO DA: Corpo metallico e ghiera ad avvitamento
MONTAGGIO: Richiede saldatore
CONFEZIONE: 10 pz.

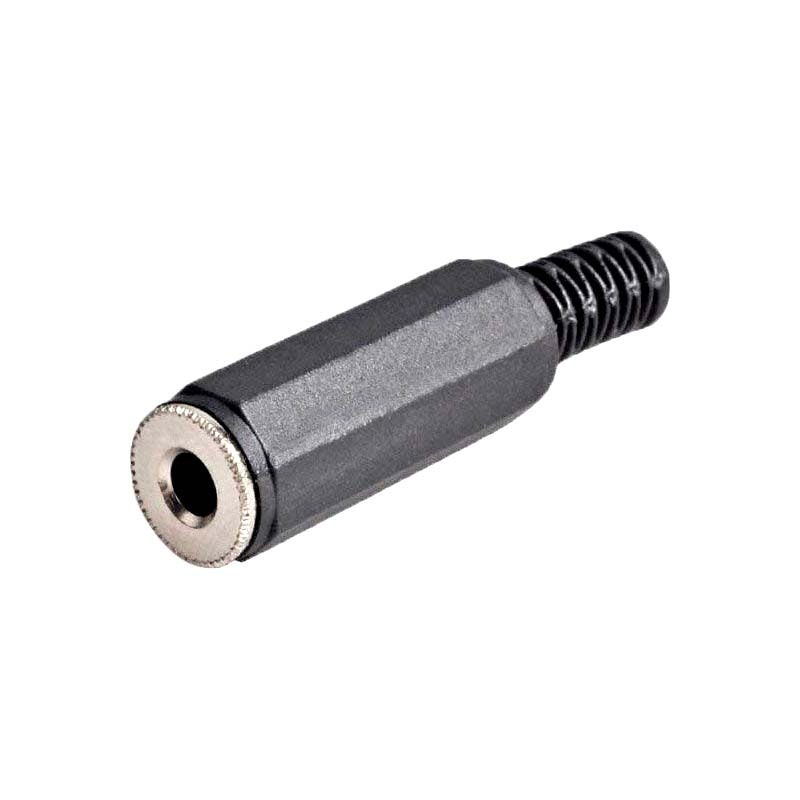

RE-JACK35V

Presa minijack 3.5 mm a saldare

Questa è la classica presa audio per cuffie e altoparlanti. Dispone di 3 segmenti isolati che permettono di condurre 3 segnali come ad esempio Video+Audio+GND. Questa presa volante si salda sul cavo e ti può servire per realizzare delle prolunghe.
ADATTO A: Fino a 3 cavi max. 1,5 mm
COMPOSTO DA: Corpo metallico e cappuccio in plastica
MONTAGGIO: Richiede saldatore
CONFEZIONE: 10 pz.

DOMANDE & RISPOSTE


Come si collega un minijack per audio?

Se usi i nostri minijack per un collegamento audio stereo devi collegare la massa (GND) al segmento più vicino alla plastica del connettore (manica), il canale sinistro alla punta e il canale destro al segmento mediano.

Posso collegare alimentazione DC a un minijack?

Sebbene un minijack disponga di segmenti isolati, durante l'estrazione e l'inserimento si possono verificare brevi cortocircuiti. Per questo motivo ti sconsigliamo di collegare il 12VDC a questi connettori. Usa piuttosto gli spinotti DC per fornire alimentazione.

Quanto costano?

Trovi i prezzi dei prodotti nel nostro portale e-commerce CCTVSTOREPRO.COM

CCTVSTOREPRO.COM

UTENSILI


Le pinze per crimpare i connettori TVCC




RE-CRJP

Pinza per crimpare connettori RJ a cavo passante

Questa pinza serve per crimpare i connettori di rete RJ45 ed è per questo indispensabile per installare un impianto TVCC IP. Questo modello è provvisto di lama per il taglio dei conduttori nei connettori a cavo passante (passthrough). Dispone anche di tronchesina taglia cavo e spellafili per rimuovere la guaina nei cavi di rete da 5 mm. La pinza è adatta a tutti i tipi di connettore RJ a 8 o 6 pin (RJ45, RJ12)
ADATTO A: Tutti i connettori RJ a 8 e 6 pin
CONFEZIONE: Pezzo singolo

Scopri RJ45 PASSTHROUGH

RE-CR

Pinza per crimpare connettori su cavi coassiali

Questa pinza serve per crimpare i connettori per cavi coassiali. E' adatta ai più comuni cavi coassiali di diametro 6 mm. come RG59, RG58, RG223 etc.
ADATTO A: Cavi coassiali 6-8 mm
CONFEZIONE: Pezzo singolo


QUICKCOAX

Pinze per crimpare i connettori a pressione QuicCoak

QuickCoax è il rivoluzionario connettore BNC a pressione che si monta in 30 secondi

DOMANDE & RISPOSTE


Posso cablare un sistema TVCC IP senza pinza?

Puoi usare i connettori RJ45 a morsettiera, ma sono ingombranti e costosi. La pinza per crimpare RJ45 è indispensabile.

Posso cablare un sistema TVCC analogico senza pinza?

Si. Puoi usare i connettori a saldare. Oppure i connettori a pressione QuickCoax che si montano anche senza utensili.

Quanto costa?

Trovi i prezzi dei prodotti nel nostro portale e-commerce CCTVSTOREPRO.COM

CCTVSTOREPRO.COM

LISTINO PREZZI

WWW.CCTVSTOREPRO.COM
