Il cablaggio video analogico/AHD con cavo twistato

Il cavo twistato consiste in 2 cavi di rame finemente intrecciati fra loro.
Esso può essere, a seconda del tipo di cavo, protetto da una calza metallica (cavo schermato) oppure no (non schermato). Entrambe le tipologie possono essere utilizzati per il trasporto del segnale video.
Per trasportare il segnale video AHD/analogico su cavo tiwstato sono necessari dei moduli di trasmissione e ricezione da installarsi uno vicino alla telecamera ed uno vicino al monitor o al dispositivo di gestione.

cablaggio twistato
Cavo twistato non schermato

tvcc twisted pair
Cavo twistato schermato

 I convertitori video per cavo coassiale (BALUN)

cavo twistato TVCCI moduli convertitori in genere non necessitano di alimentazione, sebbene esistano anche modelli alimentati per lunghe portate, e dispongono di un attacco BNC da un lato (coassiale) e di un connettore RJ45 o morsettiera (cavo twistato) dall'altro. Lo stesso modulo, usato in un senso o nell'altro, funge quasi sempre sia da trasmettitore che da ricevitore.
L'utilizzo di un cavo twistato con calza metallica (schermato) è da consigliare, ma è anche possibile utilizzare cavi twistati non schermati con simili prestazioni. Non vanno invece bene cavi a due fili non twistati, ossia non intrecciati fra loro ma paralleli.

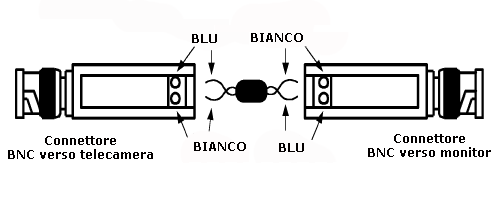

Qui sotto è mostrato il corretto cablaggio dei moduli.


balun per telecamere su doppino

 Come funziona la trasmissione su cavo twistato

La funzione dei moduli trasmettitore/ricevitore è di trasformare il segnale video del lato coassiale in un segnale cosiddetto "bilanciato" cioè inviato egualmente sui due conduttori. Il segnale "bilanciato" del cavo twistato si contrappone al segnale "sbilanciato" del cavo coassiale dove il segnale viaggia solo sul conduttore centrale mentre il conduttore esterno (la calza) viene solamente usato per comparare la differenza di potenziale fra i due capi del cavo.
Per questa loro prerogativa di convertire un segnale sbilanciato in bilanciato e viceversa questi dispositivi vengono comunemente chiamati BALUN (balanced/unbalanced).

Portata di trasmissione

La trasmissione su cavo twistato consente distanze di cablaggio simili al coassiale tradizionale nei modelli passivi ed oltre 1000 m. nei modelli attivi con amplificazione di segnale.
Nella trasmissione del segnale AHD, la portata dei balun passivi va mantenuta entro i 100/120 m.

 In conclusione

Il cablaggio su cavo twistato, pur comportando il costo dei due BALUN per ogni telecamera, è molto valido, sia per la notevole distanza che consente di raggiungere, sia per la possibilità di utilizzare cavi LAN o telefonici già esistenti.
La grande diffusione dei cavi LAN CAT 5 contenenti 4 coppie twistate, consente di trasportare 4 segnali video con un solo cavo.
