Ripetitori e sdoppiatori POE per telecamere IP


Per cablare telecamere IP oltre 100 metri e più telecamere con un solo cavo di rete.

RIPETITORI E SDOPPIATORI POE

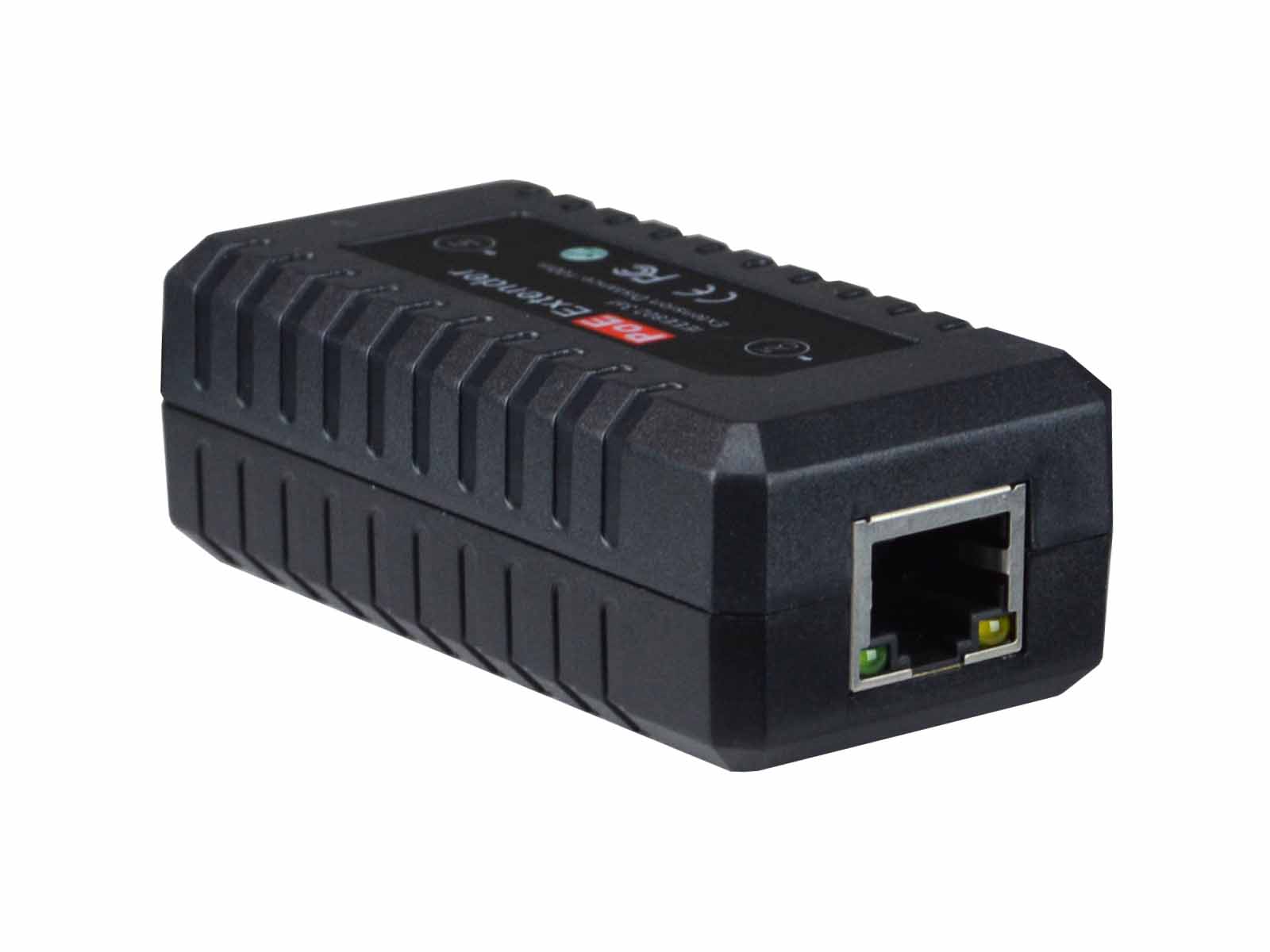

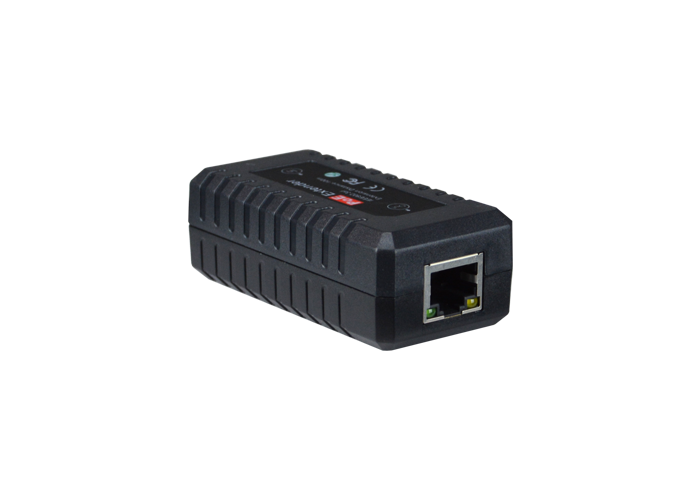

RIPETITORE POE
1 IN+1 OUT

Telecamera IP esterno onvif
IN-POE-EX

Rilancia una linea POE per ulteriori 100 m.

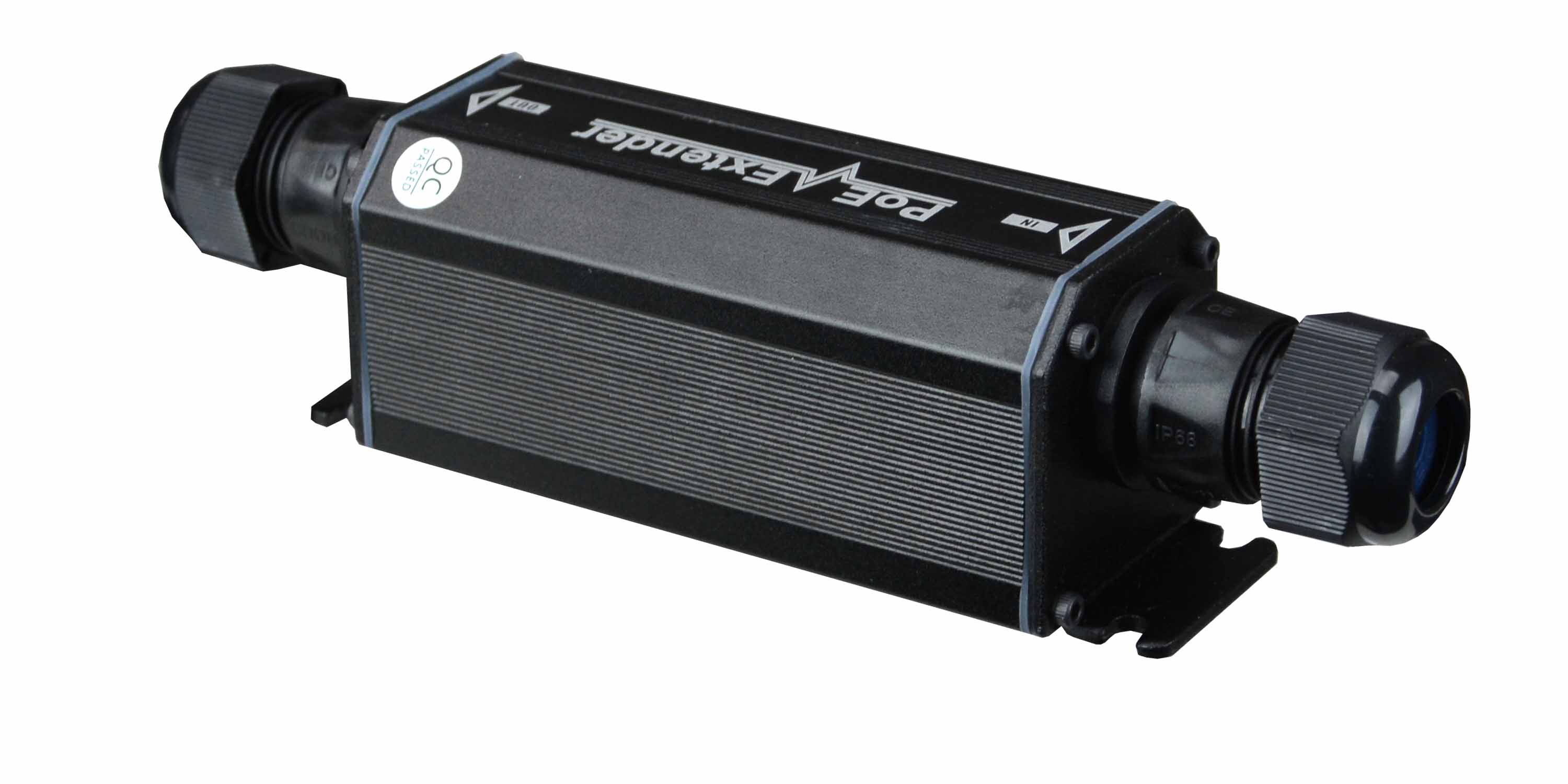

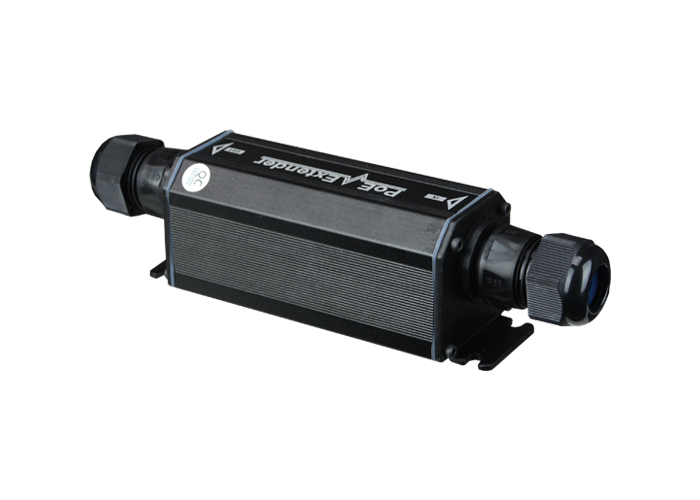

RIPETITORE POE
1 IN+1 OUT STAGNO

Telecamera IP esterno onvif
IN-POE-EXW1

Rilancia una linea POE per ulteriori 100 m. Contenitore stagno IP66

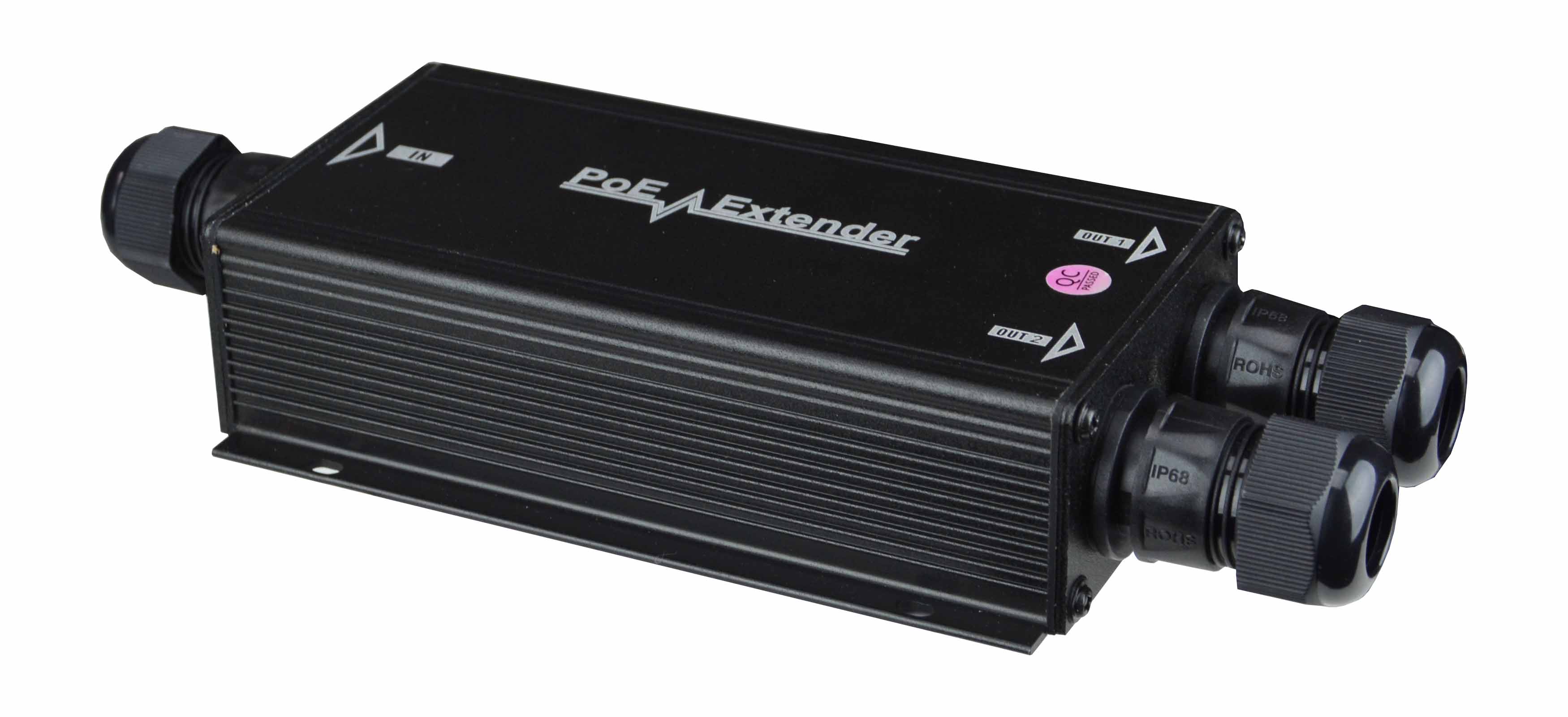

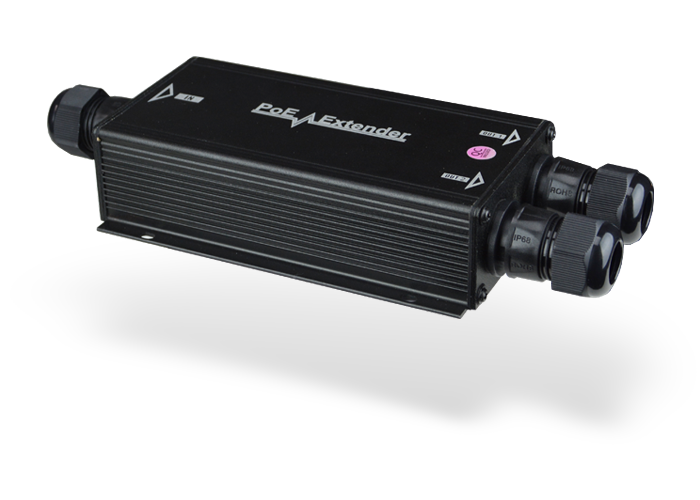

RIPETITORE+SDOPPIATORE POE
1 IN+2 OUT STAGNO

Telecamera IP esterno onvif
IN-POE-EXW2

Rilancia e sdoppia una linea POE per ulteriori 100 m. consentendo di collegare due telecamere IP con un solo cavo. Contenitore stagno IP66.

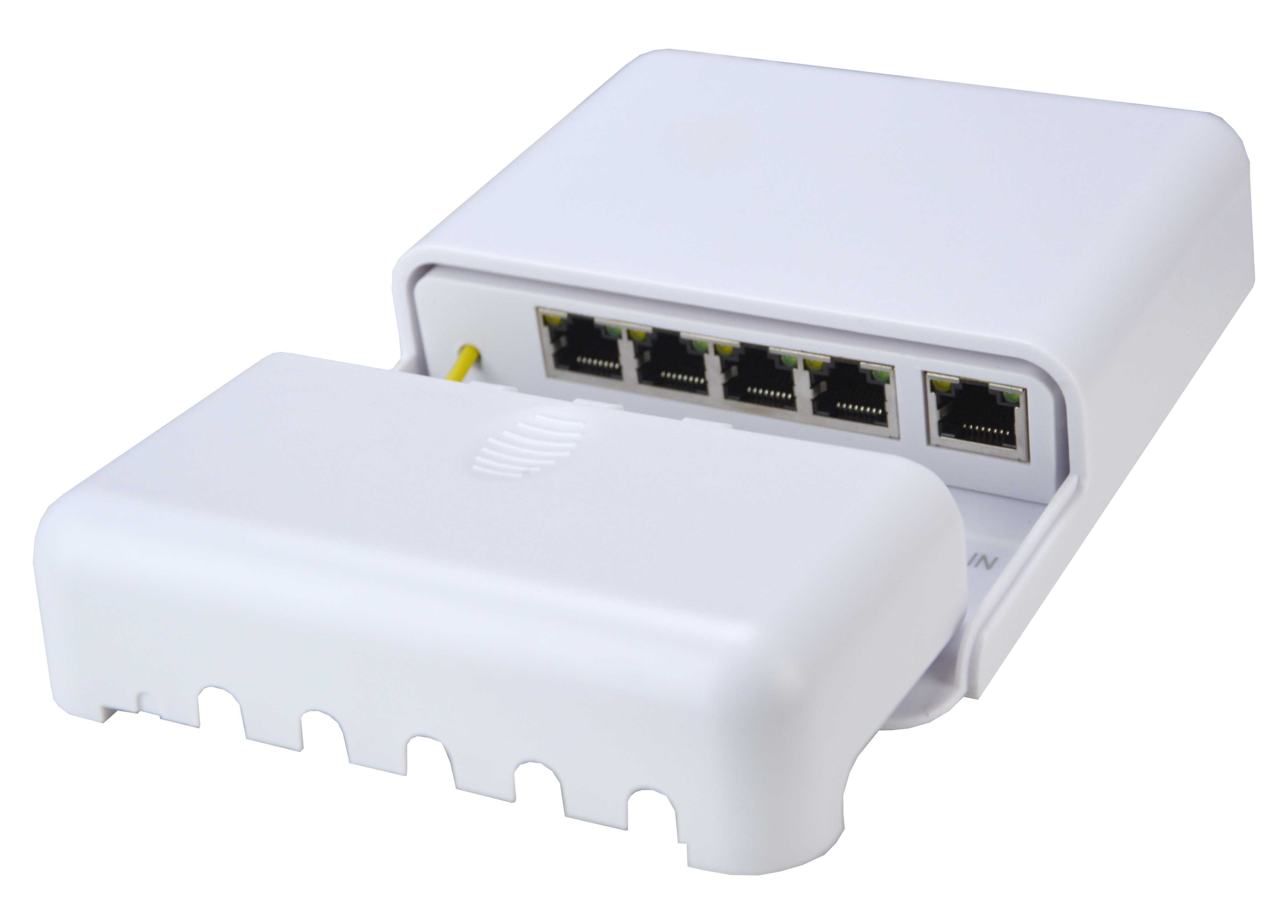

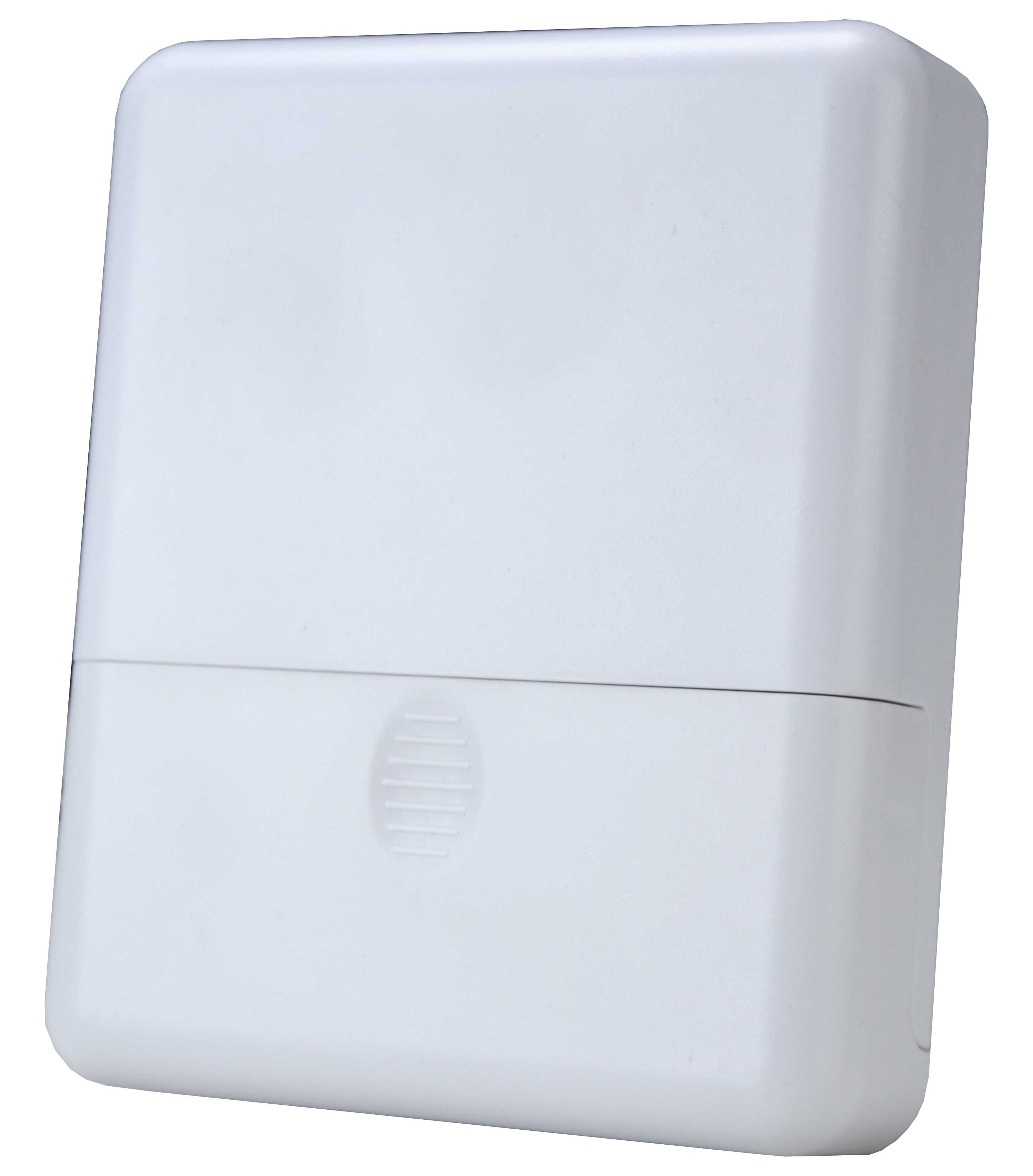

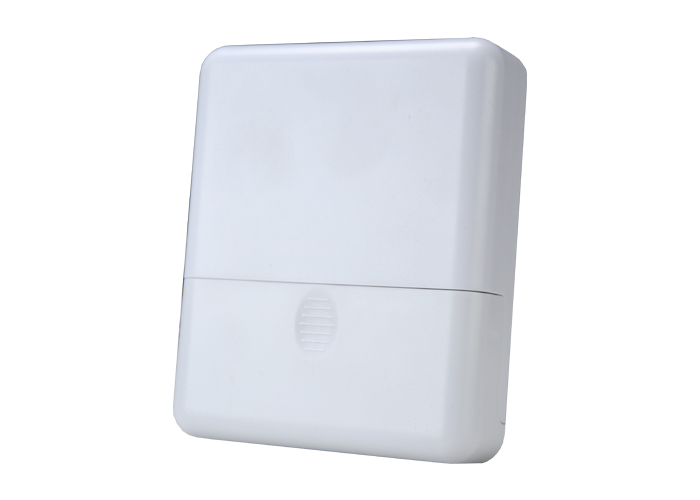

RIPETITORE+SWITCH POE
1 IN+4 OUT PROTETTO

switch con alimentazione poe
IN-POE-EX4P

Switch 4 porte con alimentazione POE. Rilancia e sdoppia una linea POE per ulteriori 100 m. consentendo di collegare 4 telecamere IP con un solo cavo. Contenitore protetto IP54

CABLAGGIO POE A LUNGA DISTANZA


Estendi la tua rete POE dove serve

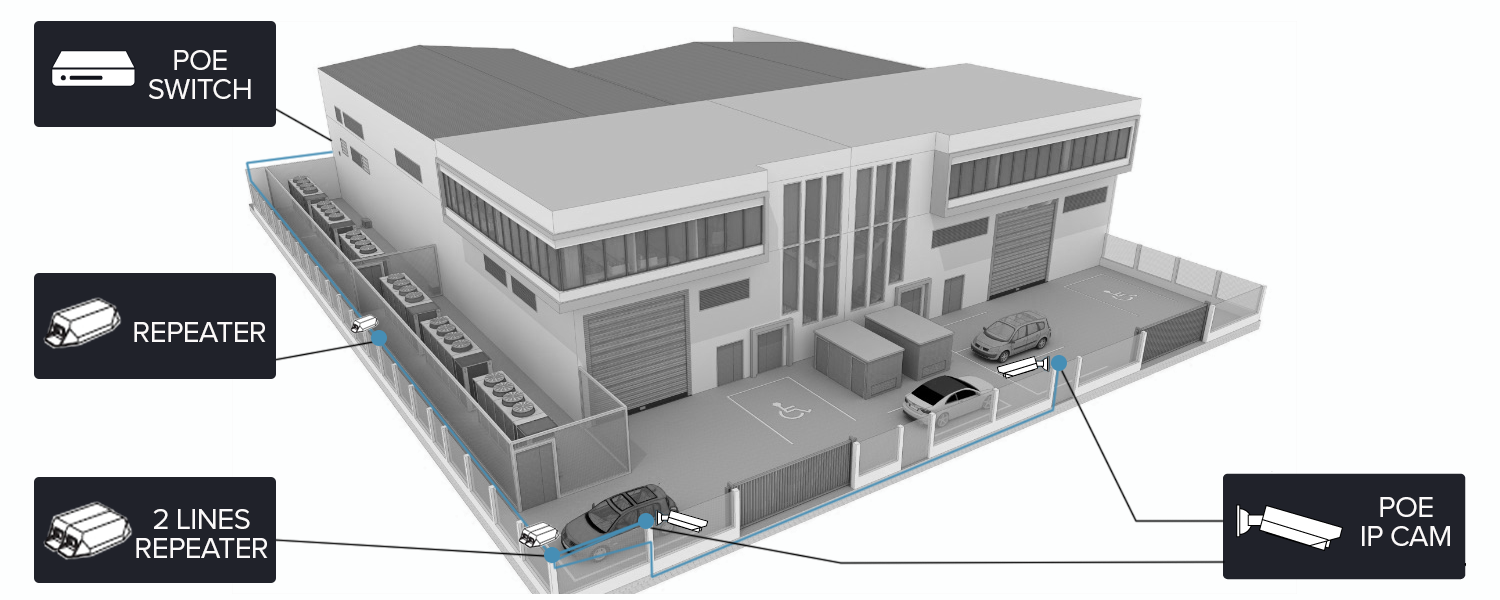

Se colleghi una telecamera IP a uno switch POE puoi usare un cavo di rete della lunghezza massima di 100 metri. 100 m. possono sembrare molti, ma se stai realizzando un impianto esteso, ad esempio in uno spazio aperto, li supererai facilmente. Per coprire siti estesi, puoi installare degli switch periferici e diramare la rete, ma gli switch richiedono alimentazione e una cassetta adeguatamente protetta per contenerli. Se desideri estendere una linea POE in modo semplice puoi usare questi ripetitori POE. Sono dotati di una porta di rete in ingresso e di 1,2 o 4 porte di rete in uscita e non richiedono alimentazione. Puoi installarli una volta esauriti i 100 metri di cavo e rilanciare ulteriori 100 metri. Guarda qui sotto un esempio di applicazione che impiega un ripetitore e uno sdoppiatore POE.


Puoi usare più ripetitori in serie, fino a 500 m.

Questi ripetitori non richiedono alimentazione perchè la prelevano dalla linea POE in ingresso, consumando solamente 1,2W. Dopo i primi 100 metri di cavo ti basta entrare e uscire da un ripetitore per poter proseguire per altri 100 metri. Puoi collegare fino a 4 moduli in serie, a seconda della potenza assorbita dalla telecamera. Guarda la tabella qui a fianco: con switch POE+, come i nostri, puoi arrivare fino a 500 metri di cablaggio con normale cavo di rete CAT5E.

DISTANZA MASSIMA DI CABLAGGIO (CAT5E)
Assorbimento
telecamera POE
Con switch POE
802.3af
Con switch POE+
802.3at
Max. 4W 400 m. (3pz.) 500 m. (4pz.)
Max. 6W 300 m. (2pz.) 400 m. (3pz.)
Max. 12W 200 m. (1pz.) 300 m. (2pz.)
Max. 22W Non supportato 200 m. (1pz.)

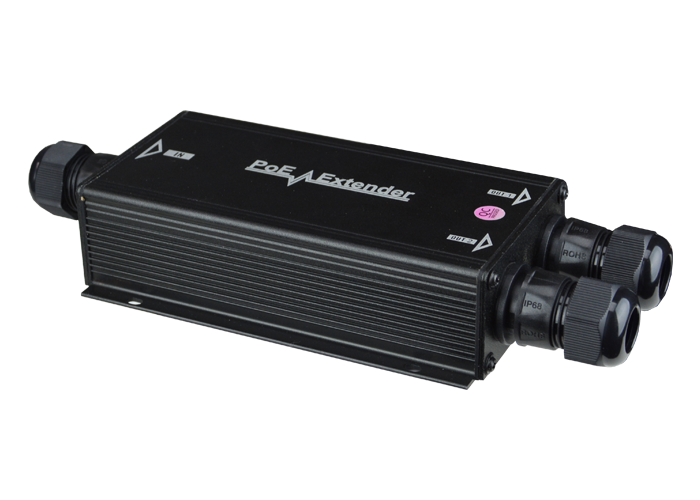

Collega 2 telecamere su un solo cavo

Un ripetitore POE molto utile è il modello con 1 ingresso e 2 uscite di rete. Questa prodotto, oltre a rilanciare l'alimentazione POE, sdoppia il cavo di rete in due direzioni permettendo di collegare 2 telecamere IP su un solo cavo. In questo modo eviti di usare uno switch alimentato, assai più oneroso da installare rispetto al nostro piccolo ripetitore, che puoi inserire facilmente ovunque, lungo il percorso del cavo. Questo ripetitore-sdoppiatore è stagno e può essere montato ovunque all'aperto, anche in pozzetti interrati.

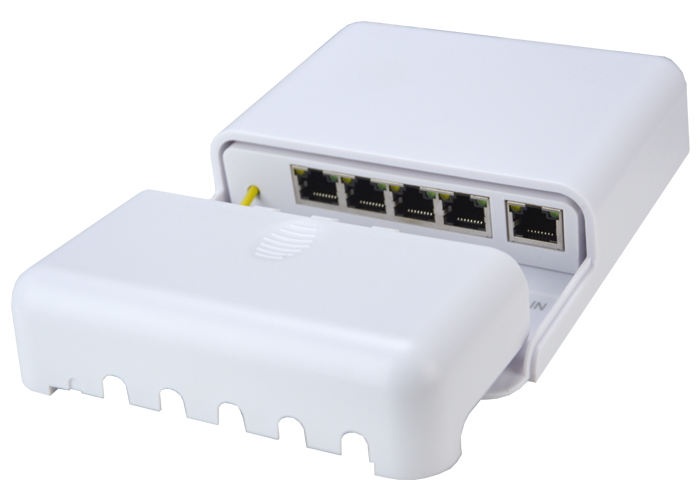

Collega 4 telecamere su un solo cavo

In questa gamma trovi anche il nostro switch 4 porte senza alimentazione esterna che ti permette di collegare fino a 4 telecamere con un solo cavo. Questo switch funziona come un normale switch poe, ma, a differenza dei normali switch, non richiede alimentazione e si alimenta tramite la linea POE in ingresso. Ha una porta uplink, da collegare a uno switch POE a monte, e 4 porte POE per le telecamere a valle. Questo switch-ripetitore è racchiuso in un contenitore protetto IP54 che si può installare anche all'esterno. Si può montare a parete oppure a palo, con le fascette incluse.


Per reti 10/100 e 10/100/1000

Questi ripetitori POE supportano sia linee 10/100 che 10/100/1000. Le telecamere IP hanno un'interfaccia di rete 10/100 e occupano in genere non più di 10 Mbps cadauna, a seconda della regolazione del video streaming. Puoi quindi stare tranquillo che interponendo i nostri ripetitori non ridurrai le prestazioni nè della tua rete, nè delle tue telecamere. Puoi persino usare questi ripetitori per prolungare la connessione fra switch 10/100/1000 mantenendo la piena velocità di comunicazione.

Contenitori stagni per esterno

Questa gamma di ripetitori POE include modelli stagni per l'installazione all'aperto.
I robusti contenitori in alluminio sono muniti di passacavi stagni e garantiscono il grado di protezione IP66. Puoi installarli all'aperto o in pozzetti interrati, senza temere che possa penetrare umidità all'interno. Niente di meglio per realizzare lunghi cablaggi all'aperto senza bisogno di realizzare punti di giunzione in cassette protette. Anche lo switch-ripetitore 4 porte è in cassetta protetta IP54, adatto all'esterno se montato in posizione verticale.

DATI TECNICI


CODICE IN-POE-EX IN-POE-EXW1 IN-POE-EXW2 IN-POE-EX4P
Descrizione Ripetitore POE Ripetitore POE Ripetitore e distributore POE 2 vie Ripetitore e switch POE 4 vie
DOTAZIONE
Porte di rete 2 x 10/100 (1 IN/1 OUT) 2 x 10/100/1000 (1 IN/1 OUT) 3 x 10/100/1000 (1 IN/2 OUT) 5 x 10/100/1000 (1 IN/4 OUT)
Connettori di rete RJ45 RJ45 RJ45 RJ45
Porte BNC
Accessori inclusi - Pressacavi stagni Pressacavi stagni Fascette per palo
CARATTERISTICHE
Standard POE IEEE 802.3af IEEE 802.3af / 3at (POE+) IEEE 802.3af / 3at (POE+) IEEE 802.3af / 3at (POE+)
Cablaggio POE 1/2 (-), 3/6 (+) 1/2 (-), 3/6 (+), 7/8 (-), 4/5 (+) 1/2 (-), 3/6 (+), 7/8 (-), 4/5 (+) 1/2 (-), 3/6 (+), 7/8 (-), 4/5 (+)
Portata 100 m. (cavo CAT5E o superiori) 100 m. (cavo CAT5E o superiori) 100 m. (cavo CAT5E o superiori) 100 m. (cavo CAT5E o superiori)
Collegamento in serie 803af: 4W=3pz. 6W=2pz. 12W=1pz. 803af: 4W=3pz. 6W=2pz. 12W=1pz.
803at: 4W=4pz. 6W=3pz. 12W=2pz. 22W=1pz.
803af: 4W=3pz. 6W=2pz. 12W=1pz.
803at: 4W=4pz. 6W=3pz. 12W=2pz. 22W=1pz.
803af: 1pz. (Max.60W passanti totali)
803at: 1pz. (Max.60W passanti totali)
GENERALITA'
Contenitore ABS Alluminio Alluminio ABS
Grado di protezione IP40 IP66 IP66 IP54
Temperatura di funzionamento 0-40°C Umidità 10%-90% -25/+55°C Umidità 10%-90% -25/+55°C Umidità 10%-90% -25/+55°C Umidità 10%-90%
Alimentazione Non richiesta Non richiesta Non richiesta Non richiesta
Assorbimento Max. 1,2W Max. 1,2W Max. 1,2W Max. 1,2W
Dimensioni 37x25x74 mm. 45x45x190 mm. (con pressacavi) 90x38x230 mm. (con pressacavi) 125x150x31 mm.
Peso 36 gr 250 gr. 330 gr. 240 gr.

DOMANDE & RISPOSTE


Cosa è incluso?

Vedi la dotazione di serie nella tabella dei DATI TECNICI
